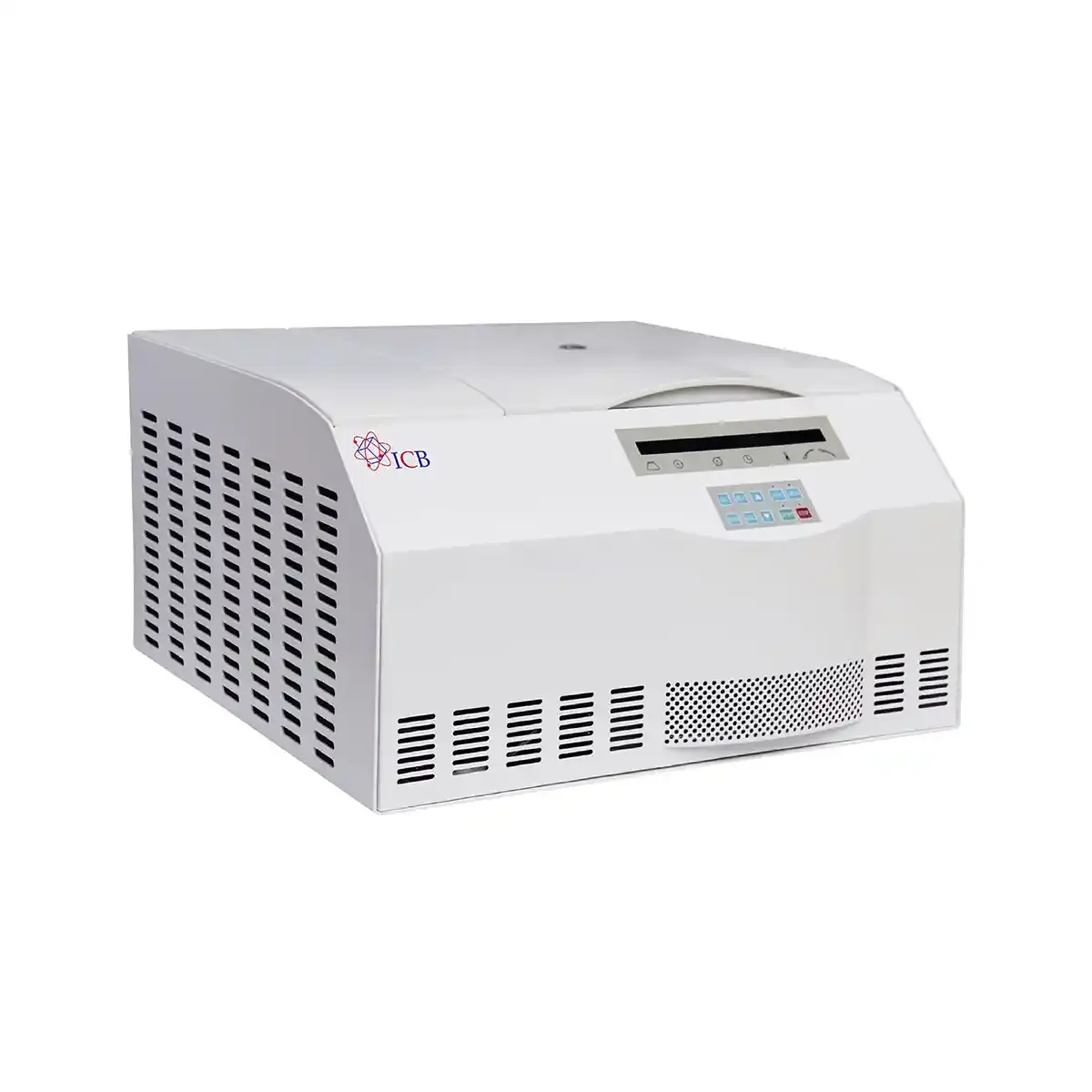

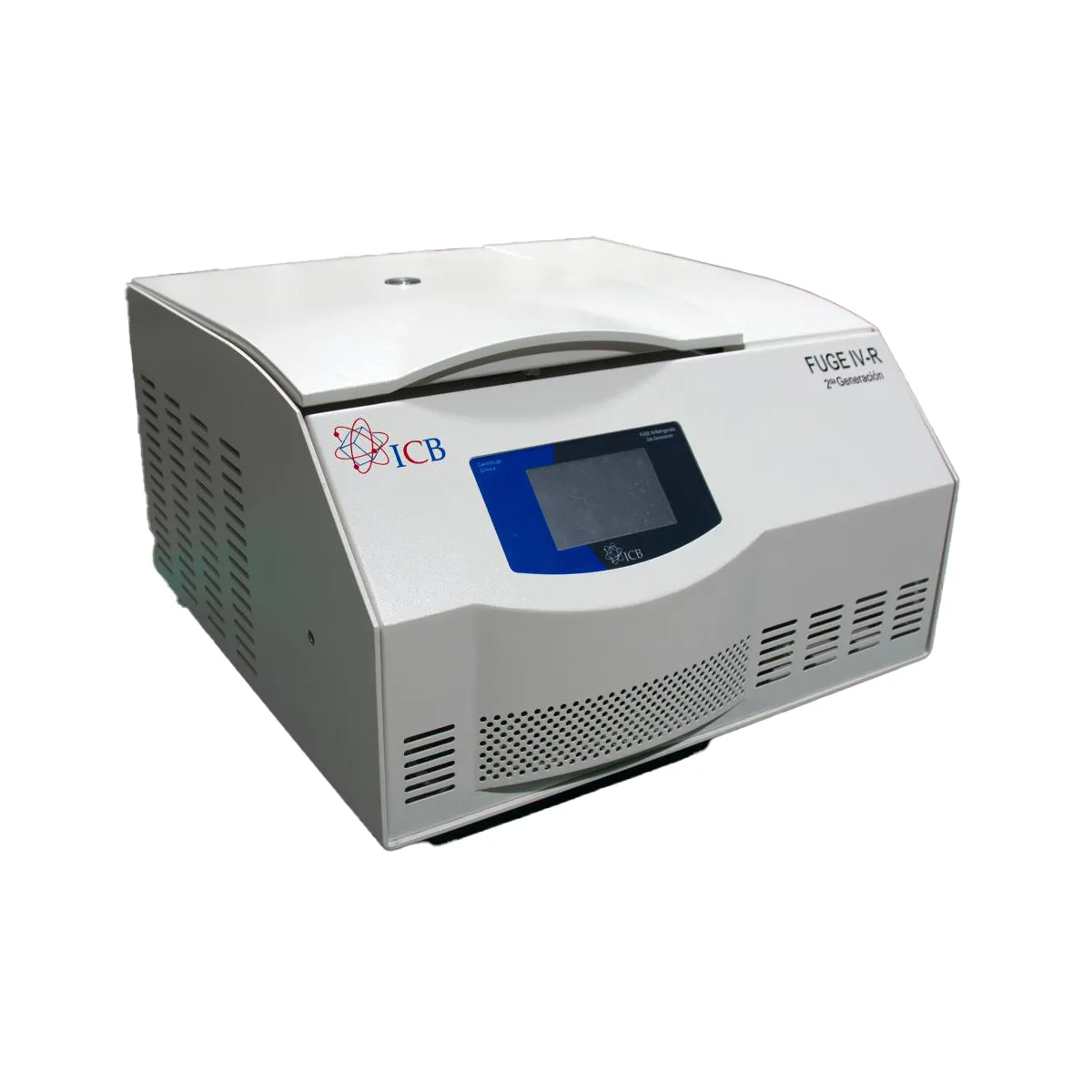

Centrífuga de Refrigerada FUGE IV-R
La Centrífuga Refrigerada FUGE IV-R 2da. Generación (CDY111633) está orientada a procesos de separación que requieren control térmico, programación flexible y trabajo con distintas configuraciones de rotor oscilante. Su alcance de hasta 5000 rpm, 4730 xg y capacidad máxima de 4 x 180 mL la colocan como una opción útil para laboratorios que necesitan trabajar con muestras sensibles a la temperatura sin pasar a equipos de mayor volumen.
El equipo incorpora pantalla LCD táctil, sistema de refrigeración con rango de -20 °C a 40 °C, exactitud de velocidad de ±20 rpm y almacenamiento de programas de trabajo. La documentación la ubica en laboratorios clínicos, hospitales, investigación biomédica, farmacéutica, biología molecular, bioquímica e investigación científica, donde el control de temperatura y la estabilidad del proceso pueden influir en la calidad del resultado.
Frente a modelos refrigerados de mayor capacidad, la FUGE IV-R se siente más como una alternativa intermedia: conserva funciones avanzadas de control y refrigeración, pero en un formato más contenido y con rotores orientados a volúmenes moderados.

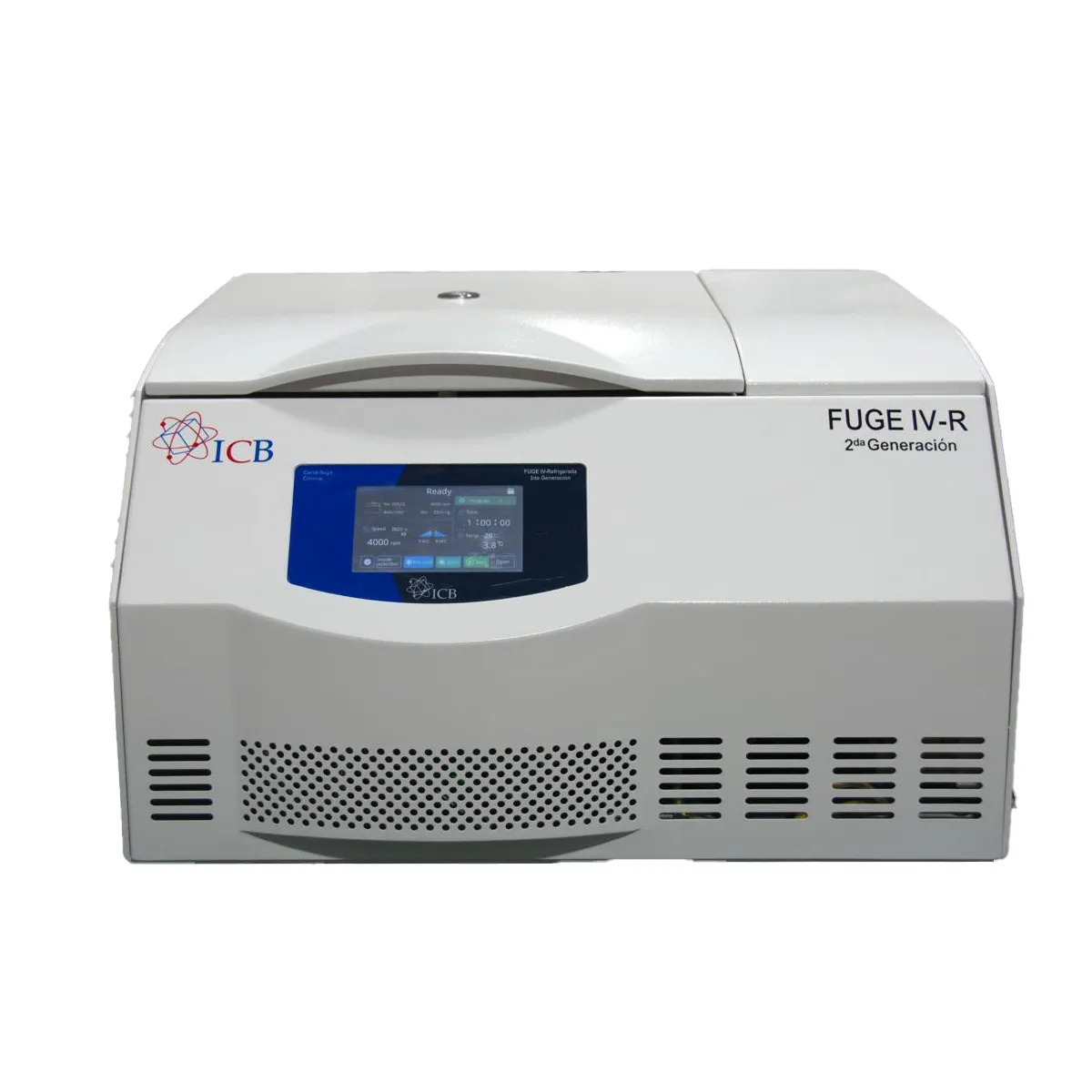

Panel de control y operación
La FUGE IV-R utiliza una pantalla LCD táctil como centro de control. Desde el panel principal se puede visualizar fecha y hora, rotor seleccionado, velocidad en RPM o FCR, temperatura programada y real, tiempo, programa activo, estado de funcionamiento y estado de la tapa.
Entre las funciones principales del panel se incluyen: ajuste de velocidad y fuerza centrífuga relativa, ajuste de temperatura, selección de modos de funcionamiento, función de preenfriamiento, modo pulsado para centrifugaciones breves o manuales, inicio y detención de la corrida, apertura de tapa, ajuste de aceleración y frenado, acceso a configuración del sistema, selección y recuperación de programas guardados
Durante la operación, la interfaz principal muestra velocidad programada, velocidad real, tiempo programado, tiempo restante, temperatura programada, temperatura real y tasas de aceleración y frenado. Esto permite seguir el comportamiento de la corrida mientras el equipo está en funcionamiento.
La FUGE IV-R documenta tres modos de trabajo:
- Modo Normal Es el modo convencional para corridas en un solo paso. Permite guardar programas personalizados y recuperarlos después para repetir protocolos frecuentes.
- Modo Curva Permite configurar hasta 5 nodos para curvas de aceleración y frenado, lo que da un control más preciso sobre cómo cambia la velocidad con el tiempo y puede ayudar a proteger muestras delicadas o evitar una separación deficiente.
- Modo Escalonado Permite crear protocolos multifase de hasta 10 pasos, combinando diferentes velocidades y tiempos dentro de una sola tarea.
Otro punto importante es el
- preenfriamiento. El equipo aclimata previamente la cámara y el rotor a la temperatura de trabajo antes de introducir las muestras, ajustando automáticamente la velocidad a 1000 rpm sin alterar la configuración final del proceso.

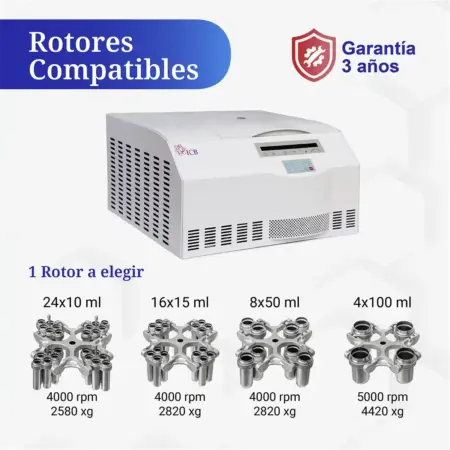

Rotores y configuraciones de la Centrífuga FUGE IV-R
La FUGE IV-R incluye rotor oscilante a elegir, y documenta cuatro configuraciones principales: 24 x 10 mL — 4000 rpm / 2580 xg, 16 x 15 mL — 4000 rpm / 2820 xg, 8 x 50 mL — 4000 rpm / 2820 xg, 4 x 100 mL — 5000 rpm / 4420 xg
| Número de rotor | Tipo | Capacidad (tubos x volumen) | Velocidad máxima (RPM) | FCR máxima (xg) |
|---|---|---|---|---|
| 05630 | Oscilante | 4×100 mL | 5,000 | 4,420 |
| 05634 | Oscilante | 8×50 mL | 4,000 | 2,820 |
| 05633 | Oscilante | 16×15 mL | 4,000 | 2,820 |
| 05632 | Oscilante | 24×10 mL | 4,000 | 2,580 |
Rotores adicionales para Centrífuga FUGE IV-R
| Número de rotor | Tipo | Capacidad (tubos x volumen) | Velocidad máxima (RPM) | FCR máxima (xg) |
|---|---|---|---|---|
| 05140 | Angular | 24×15 mL | 5,000 | 3,500 |
| 05146 | Angular | 4×100 mL | 5,000 | 2,630 |
| 05147 | Angular | 6×100 mL | 5,000 | 3,130 |
| 05143 | Angular | 6×50 mL | 5,000 | 2,850 |
| 05139 | Angular | 12×15 mL | 5,000 | 3,080 |
| 05629 | Oscilante | 4×50 mL | 5,000 | 4,420 |
| 05648 | Oscilante | 2x2x96 mL | 4,000 | 2,020 |
Aplicaciones recomendadas según el rotor
Las aplicaciones generales documentadas para la FUGE IV-R incluyen laboratorios clínicos, hospitales, investigación biomédica, farmacéutica, biología molecular, bioquímica e investigación científica, especialmente cuando se trabaja con muestras sensibles a la temperatura.
| Rotor | Aplicación |
|---|---|
| Rotor oscilante 24 x 10 mL |
Puede funcionar bien en procesos donde interesa una mayor cantidad de muestras por corrida con recipientes de menor volumen. Es una configuración útil cuando el número de posiciones pesa más que la capacidad individual por tubo. |
| Rotor oscilante 16 x 15 mL |
Ofrece un punto intermedio entre cantidad de posiciones y volumen por muestra. Puede resultar útil en rutinas donde se requiere procesar varias muestras con capacidad moderada por tubo. |
| Rotor oscilante 8 x 50 mL |
Está orientado a procesos donde se necesita menos posiciones, pero con mayor volumen por recipiente. Puede ser una alternativa útil para trabajo con muestras de mayor capacidad dentro de un equipo refrigerado de este segmento. |
| Rotor oscilante 4 x 100 mL |
Es la configuración con mayor velocidad y FCR documentada dentro de los rotores mostrados en ficha para este modelo, con 5000 rpm y 4420 xg. Puede ser útil cuando se requiere combinar mayor volumen por posición con una fuerza centrífuga más alta. |
Seguridad y Protecciones
La FUGE IV-R incorpora varias funciones de protección para seguridad del operador, del equipo y de la muestra.
Entre las funciones documentadas se incluyen: protección de tapa, protección contra desequilibrio, protección contra sobrevelocidad, protección contra sobrecalentamiento, protección contra fallos en medición de temperatura, protección contra fallos del inversor, protección contra fallos del sensor de velocidad, protección contra fallos del sistema de comunicación del inversor.
La tapa permanece bloqueada durante el funcionamiento y no puede abrirse hasta que la velocidad haya bajado a un nivel seguro. Si el usuario intenta abrir durante la corrida, el sistema no lo permite.
La protección contra desequilibrio también es importante. Si hay una carga incorrecta o un pesaje inexacto, la centrífuga puede cortar automáticamente la alimentación del motor y detener el proceso. Por eso el manual insiste en cargar simétricamente, verificar el peso con balanza y mantener diferencia de peso ≤ 2 g para tubos de ≥ 10 mL.
Como se trata de una centrífuga refrigerada, también incorpora protección frente a sobrecalentamiento y fallas en el sistema de temperatura. Si se alcanza el límite de protección o falla la medición térmica, el equipo puede detener automáticamente la operación.
Construcción y Cámara Interna

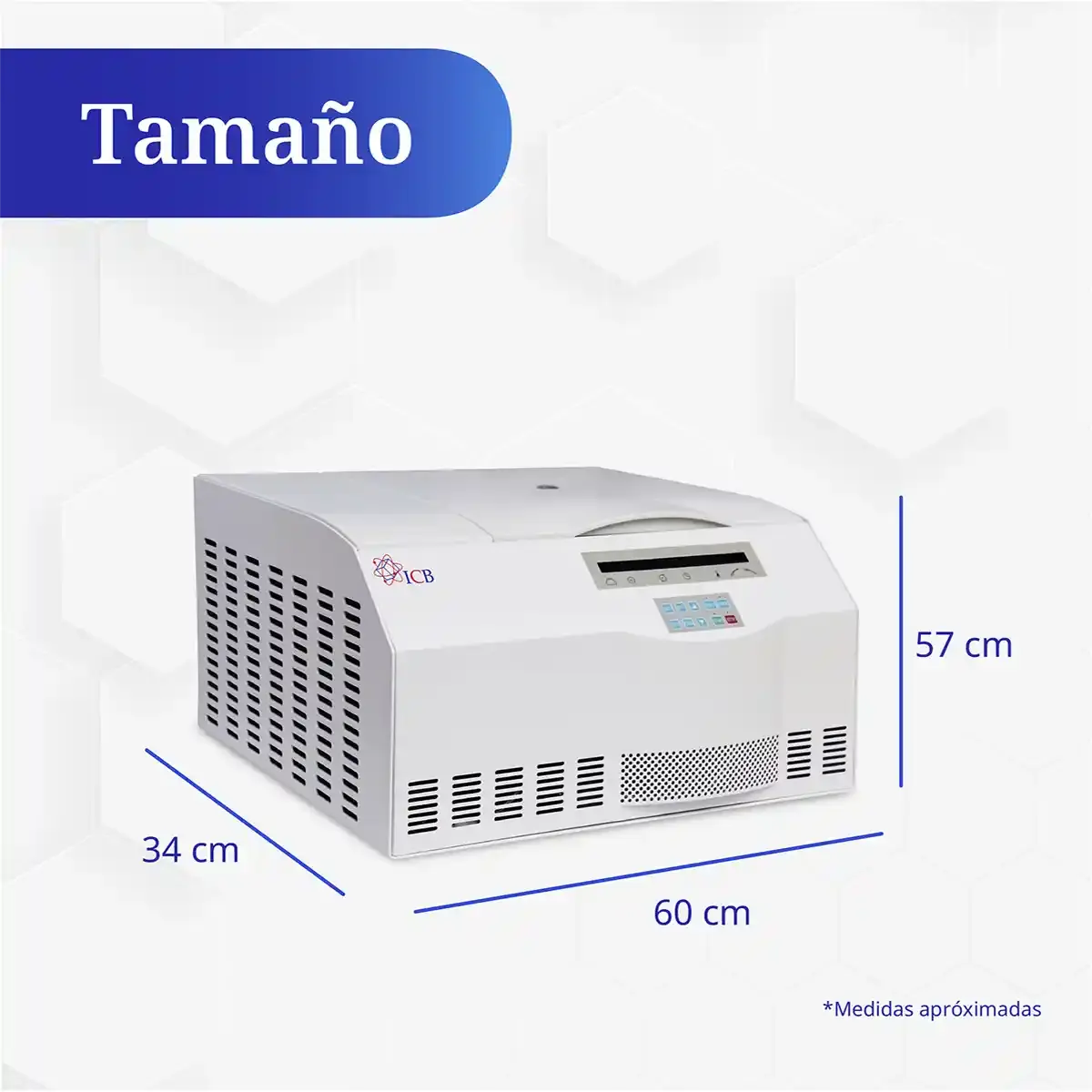

La FUGE IV-R tiene una construcción robusta de sobremesa, con dimensiones documentadas de 570 x 570 x 350 mm y peso neto de 82 kg. Esto la ubica como un equipo más pesado y estable que una centrífuga compacta convencional, pero todavía en un formato más contenido que otros modelos refrigerados de mayor volumen.
El manual describe una estructura con protección de tres capas de acero y cámara interna de acero inoxidable, además de componentes como tapa, cámara, ventana superior para medición de RPM, rotor y panel de control con pantalla LCD táctil.
El diagrama eléctrico también documenta componentes asociados al sistema de refrigeración y control, como compresor, medición de temperatura NTC, válvula solenoide de control de temperatura, inversor, sensor de velocidad y detección de desequilibrio. Eso confirma que el control térmico forma parte real de la arquitectura del equipo.
La documentación también indica que, si se condensa agua dentro de la cámara, debe secarse con un paño limpio antes de continuar con la operación.
Especificaciones Técnicas
| Parámetro | Valor / | Unidades |
|---|---|---|
| Velocidad Máx | 5,000 | rpm |
| FCR Máxima | 4,730 | xg |
| Temperatura | -20 a 40 | °C |
| Volúmen Máx | 4 x 180 | mL |
| Exactitud de Velocidad | ± 20 | rpm |
| Estabilidad de temperatura | ± 1 | °C |
| Temporizador | 1 a 99:59:59 | h:min:s |
| Operación | Tiempo | – |
| Ruido | ≤ 65 | dB(A) |
| Dimensiones | 570 x 570 x 350 | mm |
| Peso neto | 82 | kg |
| Potencia | 1.2 | kW |
| Alimentación | 110/60 | V/Hz |
Características
|
• Pantalla LCD táctil suave para la configuración de parámetros.
|
|---|
|
• Ajuste digital de la velocidad hasta un máximo de 5000 rpm.
|
|
• Capacidad máxima de 4×180 mL con excelente rendimiento de separación.
|
|
• Sistema de refrigeración que permite alcanzar temperaturas de -20 a 40 °C.
|
|
• Posee una función de enfriamiento rápido para el control de la temperatura.
|
|
• Cuenta con 10 Niveles de aceleración y frenado programables.
|
|
• Ventana superior para la medición de velocidad de RPM con tacómetro.
|
|
• Almacenamiento de 100 programas de centrifugación definidos por el usuario.
|
|
• Bloqueo eléctrico de la tapa para evitar que se abra durante el funcionamiento.
|
|
• Protección contra sobrevelocidad, desequilibrio y sobrecalentamiento.
|
|
• Motor sin escobillas de carbón, libre de mantenimiento.
|
|
• Apagado automático si la velocidad supera las 500 RPM.
|
|
• Funcionamiento con bajo nivel de ruido y mínima vibración.
|
Preguntas frecuentes de la Centrífuga FUGE IV-R
¿Qué incluye la FUGE IV-R?
La ficha técnica indica que incluye rotor oscilante a elegir, cable de alimentación 110 V / 60 Hz y manual de operación en español.
¿Cuál es la capacidad máxima del equipo?
La capacidad máxima documentada para el equipo es 4 x 180 mL.
¿Qué rotores muestra la ficha comercial?
La ficha visual documenta cuatro opciones principales:
- 24 x 10 mL
- 16 x 15 mL
- 8 x 50 mL
- 4 x 100 mL
¿Cuál es la velocidad máxima?
La velocidad máxima general del equipo es 5000 rpm.
¿Por qué algunos rotores aparecen con 4000 rpm y el equipo con 5000 rpm?
Porque una cosa es el máximo general del equipo y otra el desempeño documentado de cada rotor específico mostrado en la ficha. No todos los rotores trabajan al mismo rpm o FCR, aunque pertenezcan al mismo modelo.
¿Cuál es el rango de temperatura?
El equipo trabaja en un rango de -20 °C a 40 °C.
¿Para qué sirve el preenfriamiento?
Sirve para aclimatar previamente la cámara y el rotor a la temperatura de trabajo antes de introducir las muestras, ayudando a proteger muestras sensibles, mejorar reproducibilidad y optimizar el proceso de refrigeración.
¿Qué modos de trabajo tiene?
La FUGE IV-R ofrece Modo Normal, Modo Curva y Modo Escalonado, lo que permite desde corridas convencionales hasta procesos con perfiles de velocidad más complejos.
¿La tapa puede abrirse durante el funcionamiento?
No. La tapa permanece bloqueada y solo debe abrirse cuando el rotor haya bajado a una velocidad segura y el proceso esté detenido.
¿Qué alimentación eléctrica requiere?
La ficha técnica documenta alimentación de 110 V / 60 Hz y potencia de 1.2 kW.
Detalles Técnicos
| Parámetro | Valor / | Unidades |
|---|---|---|
| Velocidad Máx | 5,000 | rpm |
| FCR Máxima | 4,730 | xg |
| Temperatura | -20 a 40 | °C |
| Volúmen Máx | 4 x 180 | mL |
| Exactitud de Velocidad | ± 20 | rpm |
| Estabilidad de temperatura | ± 1 | °C |
| Temporizador | 1 a 99:59:59 | h:min:s |
| Operación | Tiempo | - |
| Ruido | ≤ 65 | dB(A) |
| Dimensiones | 570 x 570 x 350 | mm |
| Peso neto | 82 | kg |
| Potencia | 1.2 | kW |
| Alimentación | 110/60 | V/Hz |
Características
|
• Pantalla LCD táctil suave para la configuración de parámetros.
|
|---|
|
• Ajuste digital de la velocidad hasta un máximo de 5000 rpm.
|
|
• Capacidad máxima de 4x180 mL con excelente rendimiento de separación.
|
|
• Sistema de refrigeración que permite alcanzar temperaturas de -20 a 40 °C.
|
|
• Posee una función de enfriamiento rápido para el control de la temperatura.
|
|
• Cuenta con 10 Niveles de aceleración y frenado programables.
|
|
• Ventana superior para la medición de velocidad de RPM con tacómetro.
|
|
• Almacenamiento de 100 programas de centrifugación definidos por el usuario.
|
|
• Bloqueo eléctrico de la tapa para evitar que se abra durante el funcionamiento.
|
|
• Protección contra sobrevelocidad, desequilibrio y sobrecalentamiento.
|
|
• Motor sin escobillas de carbón, libre de mantenimiento.
|
|
• Apagado automático si la velocidad supera las 500 RPM.
|
|
• Funcionamiento con bajo nivel de ruido y mínima vibración.
|
Accesorios Incluidos
- 1 Rotor oscilante a elegir
- Cable de alimentación (110V / 60Hz)
- Manual de Operación en Español
Certificaciones
Video Tutoriales
Comprobar RPM en la Centrífuga
