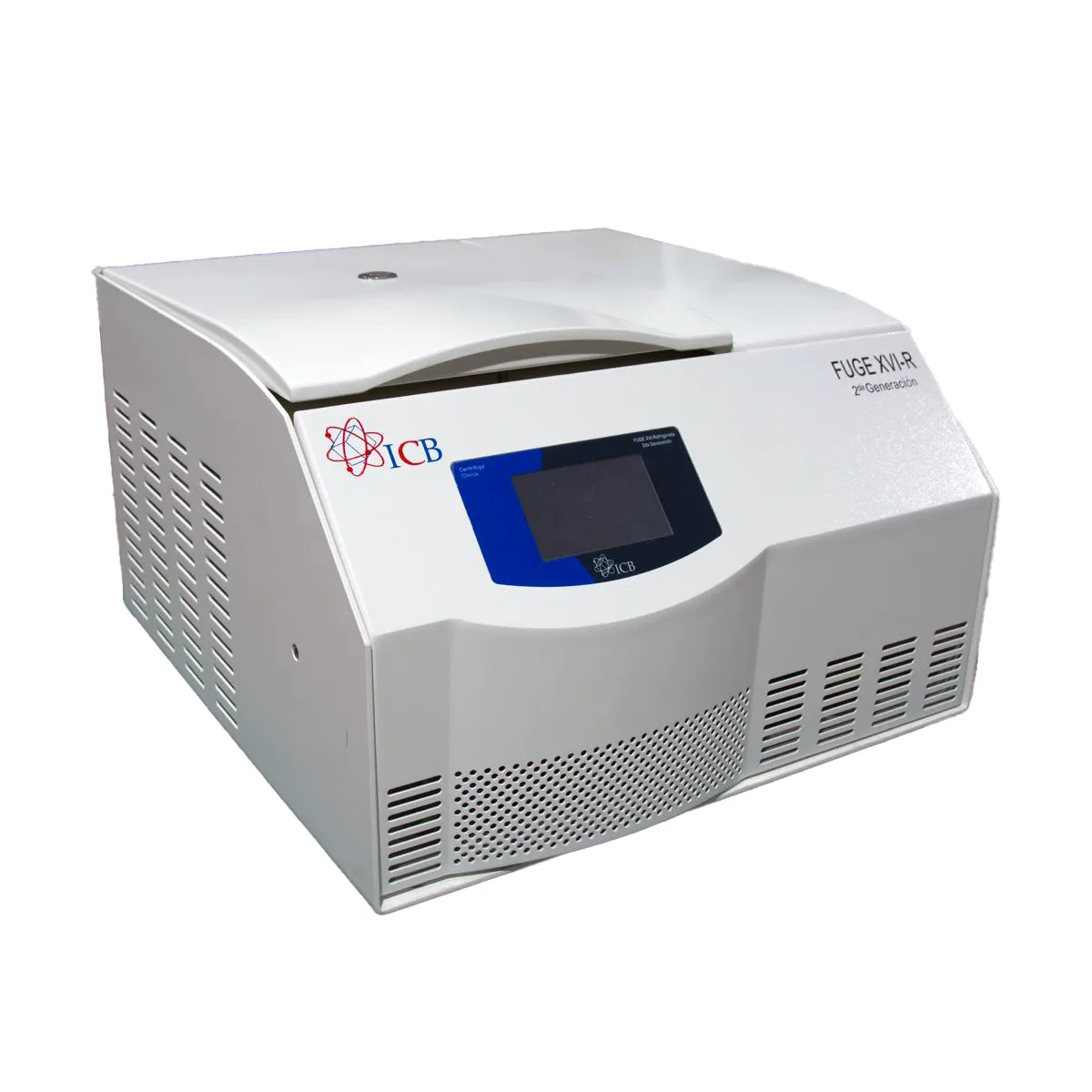

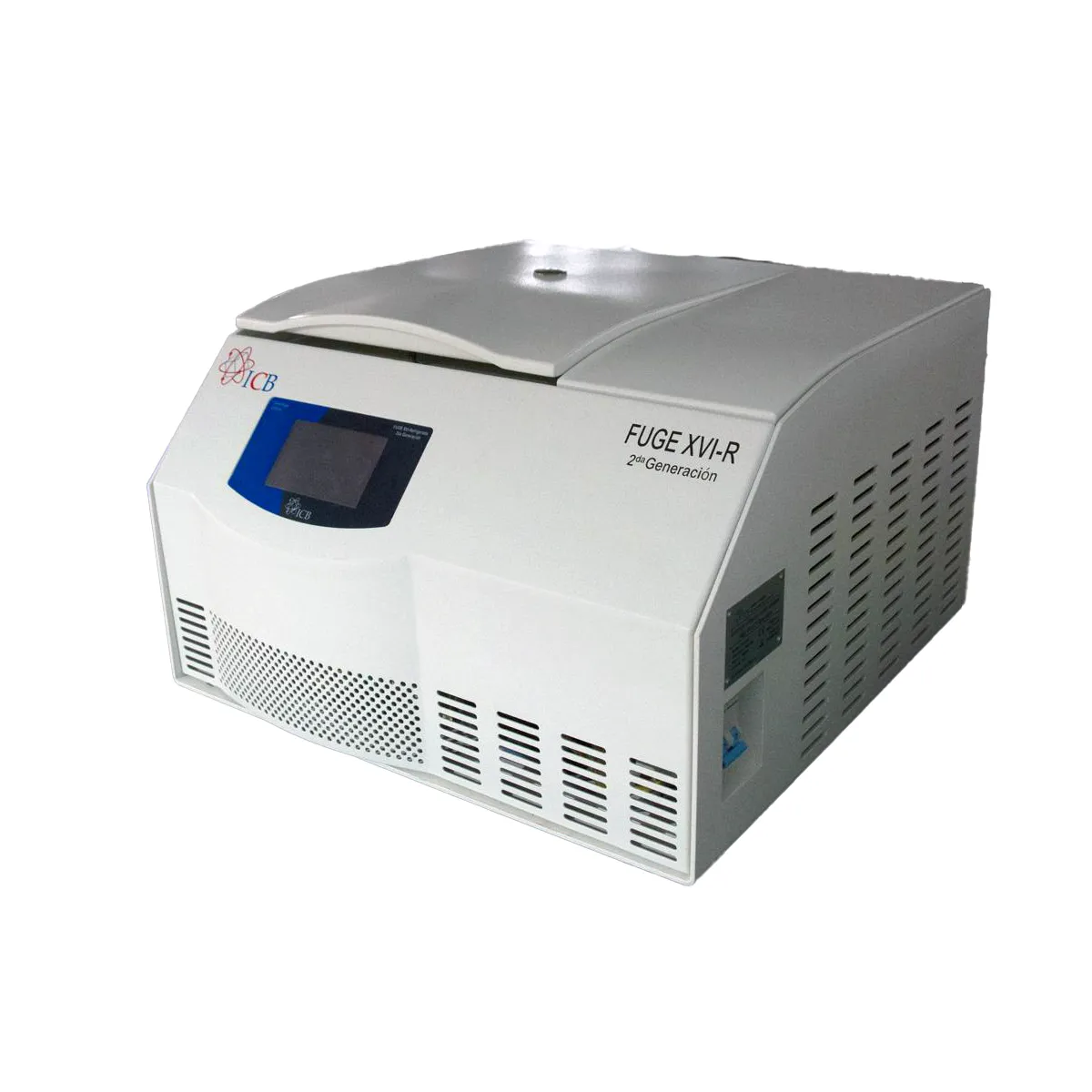

Centrífuga Refrigerada FUGE XVI-R
La Centrífuga Refrigerada FUGE XVI-R 2da Generación (CDY109827) es una centrífuga de laboratorio de alta velocidad diseñada para separar y analizar muestras sensibles a la temperatura, con control de parámetros desde un panel con pantalla LCD táctil suave. Alcanza hasta 16000 rpm, con FCR (xg) máxima de 20600 y control de temperatura de -20 °C a 40 °C. Su capacidad máxima depende del rotor instalado, con un volumen de trabajo de hasta 6 x 100 mL (según configuración/rotor). Además de la configuración digital de velocidad, tiempo, temperatura y FCR, incorpora 10 niveles de aceleración y frenado para ajustar el comportamiento del arranque y la detención de acuerdo con el tipo de muestra.
En operación diaria, el equipo está enfocado en funcionamiento estable con bajo nivel de ruido (≤ 65 dB(A)) y mínima vibración, e integra funciones orientadas a reproducibilidad del proceso, como almacenamiento de hasta 100 programas (Modo Normal) y modos de centrifugación avanzados (Curva y Escalonado). El manual también describe una función de preenfriamiento para aclimatar cámara y rotor antes de cargar muestras, lo que ayuda a mantener condiciones controladas desde el inicio del protocolo.
Incluye rotor angular a elegir (según disponibilidad/configuración del equipo), cable de alimentación 110V/60Hz y manual de operación en español. En documentación del producto se mencionan distintivos como Conformidad Europea y estar registrado y listado ante la US FDA (tal como aparece en la ficha). Para selección correcta, la clave es elegir el rotor adecuado por volumen, tipo de tubo y FCR requerida, y configurar el número de rotor en el panel antes de operar.
puedes conocer más centrífugas refrigeradas icb: https://icb.mx/centrifugas-refrigeradas/
Panel de control y operación
El equipo opera mediante un panel con pantalla LCD táctil que permite visualizar y ajustar los parámetros de centrifugación. El panel integra: selección de número de rotor, visualización y ajuste de velocidad (RPM) o FCR (xg), tiempo, temperatura, niveles de aceleración y frenado, así como el estado de tapa y el modo de trabajo.
- RPM y FCR (xg): se puede ajustar por velocidad o por fuerza centrífuga. El valor de FCR correspondiente se ajusta automáticamente en función del parámetro de velocidad.
- Temporizador: configurable de 1 s hasta 99 h:59 min:59 s.
- Temperatura: rango de control de -20 °C a 40 °C; el panel muestra temperatura establecida y temperatura real dentro de la cámara.
- Aceleración y frenado: configuración en10 niveles (0 a 9). Un número mayor indica aceleración/frenado más rápido; el nivel 0 permite frenado libre.
- Centrifugado por pulsos: función “Pulsado” para centrifugaciones breves y manuales (sin requerir un ciclo temporizado completo).
- Modificación en marcha: durante el funcionamiento, se pueden modificar todos los parámetros excepto el número de rotor.
Rotores y Configuraciones de la FUGE XVI-R
En esta centrífuga, el rotor define la aplicación porque determina lacapacidad (número y volumen de tubos), el límite de RPM y laFCR (xg) máxima. El manual indica que siempre debe seleccionarse elnúmero de rotor correcto en el panel antes de iniciar; operar con un número de rotor incorrecto puede causar problemas o accidentes.
| Número de rotor | Tipo | Capacidad (tubos x volumen) | Velocidad máxima (RPM) | FCR máxima (xg) |
|---|---|---|---|---|
| Angular |
24 x 1.5/2 mL
|
15,000 | 20,600 | |
| Angular | 12 x 10 mL | 12,000 | 14,510 | |
| Angular | 12 x 15 mL | 10,000 | 11,840 | |
| Angular | 6 x 50 mL | 11,000 | 13,480 |
El manual lista rotores adicionales (sobre pedido) con configuraciones para microtubos y diferentes volúmenes, por ejemplo: 12 x 1.5/2 mL (16000 rpm),30 x 1.5/2 mL, 48 x 1.5/2 mL, 6 x 100 mL,4 x 100 mL, entre otros (capacidades y límites varían según rotor).
Nota “según configuración”: la capacidad máxima de la centrífuga (hasta6 x 100 mL) y los rangos de RPM/FCR aplicables dependen del rotor instalado y de los tubos/adaptadores utilizados; rotores disponibles https://icb.mx/rotores-centrifuga-fuge-xvi/.
Modos de Funcionamiento de La FUGE XVI-R
Modos de funcionamiento descritos en el manual:
- Modo Normal: centrifugación en un solo paso; permiteguardar y recuperar programas con una capacidad de hasta100 programas.
- Modo Curva: permite configurar hasta 5 nodos para definir variaciones de velocidad/FCR con el tiempo (curvas de aceleración/frenado y tramos de operación), pensado para ajustar el perfil a propiedades físicas de diferentes muestras.
- Modo Escalonado: permite protocolos multifase de hasta 10 pasos por programa; biblioteca con capacidad de hasta10 programas.
Función de operación para muestras sensibles a temperatura:
- Preenfriamiento (“Enfriar”): aclimata cámara y rotor a la temperatura objetivo antes de introducir muestras. El equipo ajusta automáticamente la velocidad a 1000 rpm durante el preenfriamiento; el usuario define tiempo y temperatura (el rotor debe estar instalado correctamente).
Recomendaciones de carga indicadas en el manual (operación segura): colocar muestras de forma simétrica, equilibrar con balanza cuando aplique, no llenar más del 75% del tubo, y para tubos ≥10 mL asegurar diferencia de peso ≤2 g entre tubos opuestos. Para microtubos, verificar niveles de líquido aproximadamente iguales y cargar un número par de tubos simétricamente.
Seguridad y Protecciones
- Bloqueo de tapa: si la tapa no está bien cerrada, al iniciar aparece alarma y el equipo no opera. Durante funcionamiento, la tapa no abre hasta que el rotor se detenga y la velocidad disminuya a un nivel seguro (indicada como 2 revoluciones por segundo).
- Protección por desequilibrio: ante desequilibrio significativo por carga incorrecta o pesaje inexacto, el equipo corta la alimentación del motor y se detiene.
- Protección por sobrevelocidad: si ocurre sobrevelocidad durante el funcionamiento (superando el umbral indicado en el manual), el equipo corta la alimentación del motor y se detiene.
- Protección por sobrecalentamiento: si se alcanza el parámetro de protección de temperatura establecido, el equipo corta la alimentación del motor y se detiene.
- Protecciones por fallas: fallas del sensor de temperatura, del inversor (variador de frecuencia), del sensor de velocidad o comunicación del inversor provocan paro con protección.
- Apertura manual (emergencia): en caso de corte de energía u otras causas que impidan abrir con el botón, el manual indica apertura manual con llave Allen (solo tras confirmar que el rotor dejó de girar).
Construcción y Cámara Interna
- Cámara interna: el manual especifica acero inoxidable,orientado a seguridad, confiabilidad y limpieza.
- Cuerpo: descrito con protección de tres capas de acero.
- Motor: sin escobillas de carbón, libre de mantenimiento y sin contaminación por polvo.
- Ventana superior: para medición de velocidad de RPM con tacómetro (mencionada en la ficha como característica y en componentes del manual).
El mantenimiento preventivo indicado incluye: limpiar el rotor con solución neutra para evitar corrosión, aplicar grasa lubricante en el orificio central del rotor y en el eje de transmisión, limpiar la cámara después de cada centrifugación y retirar rotores cuando el equipo no se use por periodos prolongados (almacenarlos limpios, secos y ventilados). El manual también indica respetar un intervalo mínimo entre operaciones para evitar daños en el compresor y realizar mantenimiento interno solo por personal autorizado.
Especificaciones Técnicas
| Parámetro | Valor / | Unidades |
|---|---|---|
| Velocidad Máx | 16,000 | rpm |
| FCR Máxima | 20,600 | xg |
| Temperatura | -20 a 40 | °C |
| Volúmen Máx | 6 x 100 | mL |
| Exactitud de Velocidad | ± 20 | rpm |
| Estabilidad de temperatura | ± 1 | °C |
| Temporizador | 1 a 99:59:59 | h:min:s |
| Operación | Tiempo | – |
| Ruido | ≤ 65 | dB(A) |
| Dimensiones | 590 x 570 x 370 | mm |
| Peso neto | 84 | kg |
| Potencia | 1000 | W |
| Alimentación | 110/60 | V/Hz |
Características
|
• Pantalla LCD táctil suave para la configuración de parámetros.
|
|---|
|
• Ajuste digital de la velocidad hasta un máximo de 16000 rpm.
|
|
• Capacidad máxima de 6×100 mL con excelente rendimiento de separación.
|
|
• Sistema de refrigeración que permite alcanzar temperaturas de -20 a 40 °C.
|
|
• Posee una función de enfriamiento rápido para el control de la temperatura.
|
|
• Cuenta con 10 Niveles de aceleración y frenado programables.
|
|
• Ventana superior para la medición de velocidad de RPM con tacómetro.
|
|
• Almacenamiento de 100 programas de centrifugación definidos por el usuario.
|
|
• Bloqueo eléctrico de la tapa para evitar que se abra durante el funcionamiento.
|
|
• Protección contra sobrevelocidad, desequilibrio. Sobrecalentamiento.
|
|
• Motor sin escobillas de carbón, libre de mantenimiento.
|
|
• Apagado automático si la velocidad supera las 500 RPM.
|
|
• Funcionamiento con bajo nivel de ruido y mínima vibración.
|
Preguntas frecuentes de la FUGE XVI-R (FAQ)
¿Puedo configurar por RPM o por RCF (xg)?
Sí. El panel permite ajustar por RPM o por FCR (xg). El valor de FCR correspondiente se ajusta automáticamente en función de la velocidad configurada.
¿Cuál es el rango de temperatura y qué muestra la pantalla?
El rango de control es de -20 °C a 40 °C. En pantalla se muestra latemperatura establecida (arriba) y la temperatura real dentro de la cámara (abajo).
¿Cuántos programas puedo guardar?
En Modo Normal puede guardar hasta 100 programas. También están disponibles Modo Curva (hasta 5 nodos) y Modo Escalonado (hasta 10 pasos por programa; biblioteca de hasta 10 programas).
¿Qué es el preenfriamiento y cómo funciona?
La función “Enfriar” aclimata cámara y rotor antes de introducir las muestras. El equipo ajusta automáticamente la velocidad a 1000 rpm durante el preenfriamiento; el usuario configura tiempo y temperatura (con el rotor instalado correctamente).
¿Qué rotor debo seleccionar en el panel y por qué es importante?
Debe seleccionar el número de rotor que corresponde al rotor instalado (según la tabla del manual). Seleccionar un número incorrecto puede causar problemas o accidentes, además de afectar los límites de RPM/FCR aplicables.
¿Puedo cambiar parámetros mientras está centrifugando?
Sí. El manual indica que todos los parámetros excepto el número de rotor pueden modificarse mientras el equipo está en funcionamiento; el equipo operará con el parámetro modificado.
¿Qué protecciones de seguridad incorpora?
Incluye bloqueo de tapa, protección por desequilibrio, sobrevelocidad, sobrecalentamiento y protecciones ante fallas del sensor de temperatura, inversor, sensor de velocidad y comunicación del inversor, con paro automático.
¿Qué cuidados de mantenimiento recomienda el manual para rotor y cámara?
Recomienda limpiar el rotor con solución neutra, secarlo y almacenarlo en lugar seco/ventilado; aplicar grasa lubricante en el orificio central del rotor y en el eje de transmisión; limpiar la cámara después de cada centrifugación y retirar los rotores si el equipo no se usará por periodos prolongados.
¿Cuál es la vida útil del rotor de aluminio según el manual?
El manual indica que la vida útil del rotor de aluminio es de 5 años, 3000 usos acumulados y 2000 horas de uso acumulado; si se alcanza cualquiera de estos parámetros, se considera que la vida útil ha expirado.
¿Qué garantía aplica para esta centrífuga?
La política incluida en el manual indica que las centrífugas cuentan con3 años de garantía a partir de la fecha de facturación (aplicable a productos comercializados por Ingeniería Científica Bionanomolecular S.A. de C.V.).
Detalles Técnicos
| Parámetro | Valor / | Unidades |
|---|---|---|
| Velocidad Máx | 16,000 | rpm |
| FCR Máxima | 20,600 | xg |
| Temperatura | -20 a 40 | °C |
| Volúmen Máx | 6 x 100 | mL |
| Exactitud de Velocidad | ± 20 | rpm |
| Estabilidad de temperatura | ± 1 | °C |
| Temporizador | 1 a 99:59:59 | h:min:s |
| Operación | Tiempo | - |
| Ruido | ≤ 65 | dB(A) |
| Dimensiones | 590 x 570 x 370 | mm |
| Peso neto | 84 | kg |
| Potencia | 1000 | kW |
| Alimentación | 110/60 | V/Hz |
Características
|
• Pantalla LCD táctil suave para la configuración de parámetros.
|
|---|
|
• Ajuste digital de la velocidad hasta un máximo de 16000 rpm.
|
|
• Capacidad máxima de 6x100 mL con excelente rendimiento de separación.
|
|
• Sistema de refrigeración que permite alcanzar temperaturas de -20 a 40 °C.
|
|
• Posee una función de enfriamiento rápido para el control de la temperatura.
|
|
• Cuenta con 10 Niveles de aceleración y frenado programables.
|
|
• Ventana superior para la medición de velocidad de RPM con tacómetro.
|
|
• Almacenamiento de 100 programas de centrifugación definidos por el usuario.
|
|
• Bloqueo eléctrico de la tapa para evitar que se abra durante el funcionamiento.
|
|
• Protección contra sobrevelocidad, desequilibrio. Sobrecalentamiento.
|
|
• Motor sin escobillas de carbón, libre de mantenimiento.
|
|
• Apagado automático si la velocidad supera las 500 RPM.
|
|
• Funcionamiento con bajo nivel de ruido y mínima vibración.
|
Accesorios Incluidos
- Rotor angular a elegir.
- Cable de alimentación (110V 60Hz).
- Manual de Operación en Español
