Centrífuga Citológica CYTOFUGE

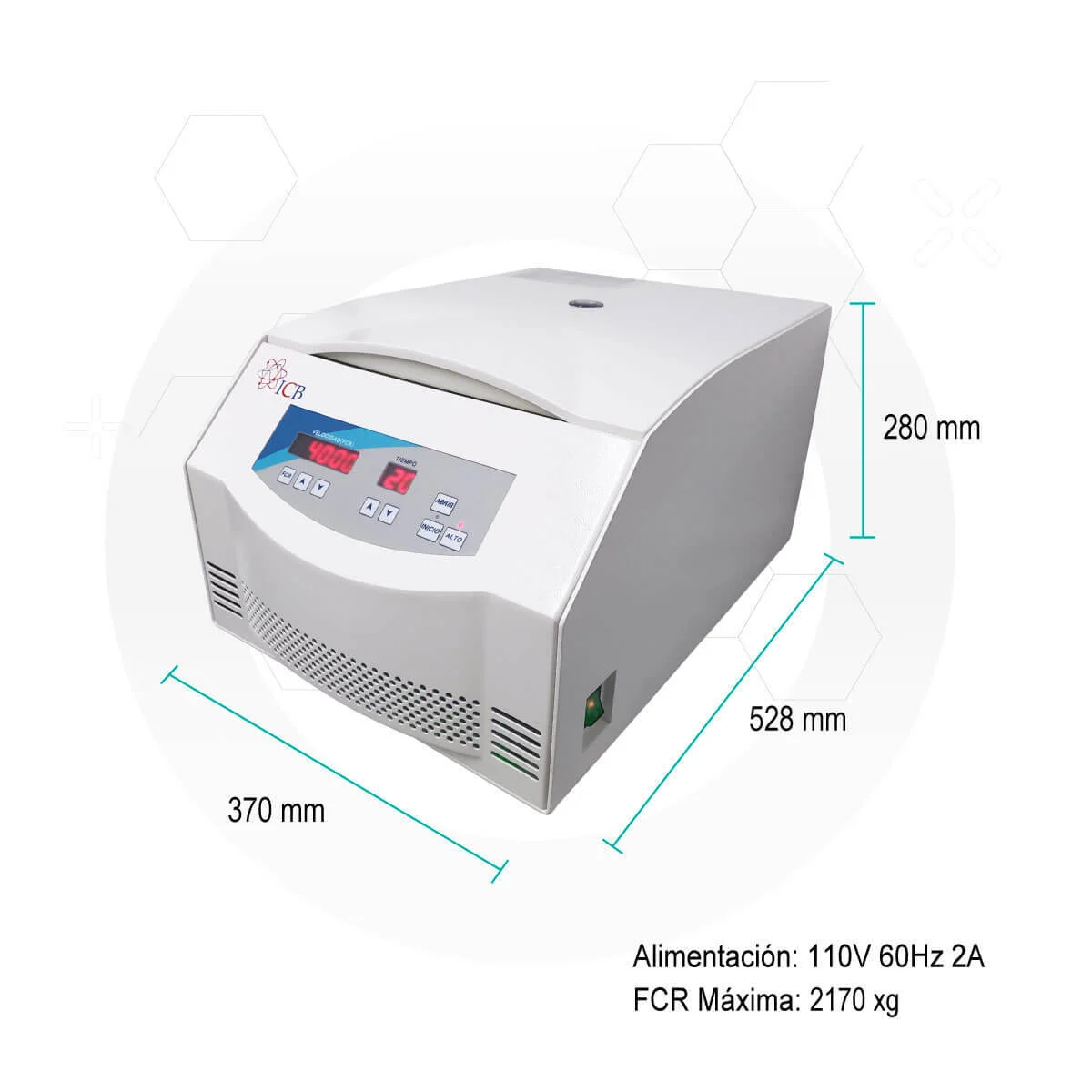

La centrífuga citológica ICB CYTOFUGE (CDY102472) está diseñada para separar células a partir de una suspensión líquida y se utiliza comúnmente para la preparación de frotis citológicos en entornos de diagnóstico e investigación. En el manual se describe como una centrífuga de mesa de baja velocidad con capacidad de 6 × 30 ml, orientada a operación estable con bajo ruido y menor vibración. La ficha técnica especifica velocidad máxima 4,000 rpm, FCR máxima 2,170 xg y temporizador 0–99 min, con alimentación 110V 60Hz y dimensiones 528 × 370 × 280 mm.
Para control de corrida, integra control por microprocesador y un panel de control descrito como de “tacto suave”, con pantalla digital para visualizar parámetros. Permite ajustar la velocidad en RPM y/o FCR (xg), además de programación de niveles de aceleración y desaceleración (10 niveles 0–9). Para operación segura incorpora tapa de seguridad y cerradura que solo permite abrir cuando la velocidad llega a 0 rpm, así como códigos de error para eventos como tapa abierta o sobrevelocidad. En construcción, se indica motor sin carbones (libre de mantenimiento) y cámara interior de acero inoxidable.
Para navegación por categorías relacionadas dentro de tu sitio (según intención): https://icb.mx/centrifugas-especializadas/

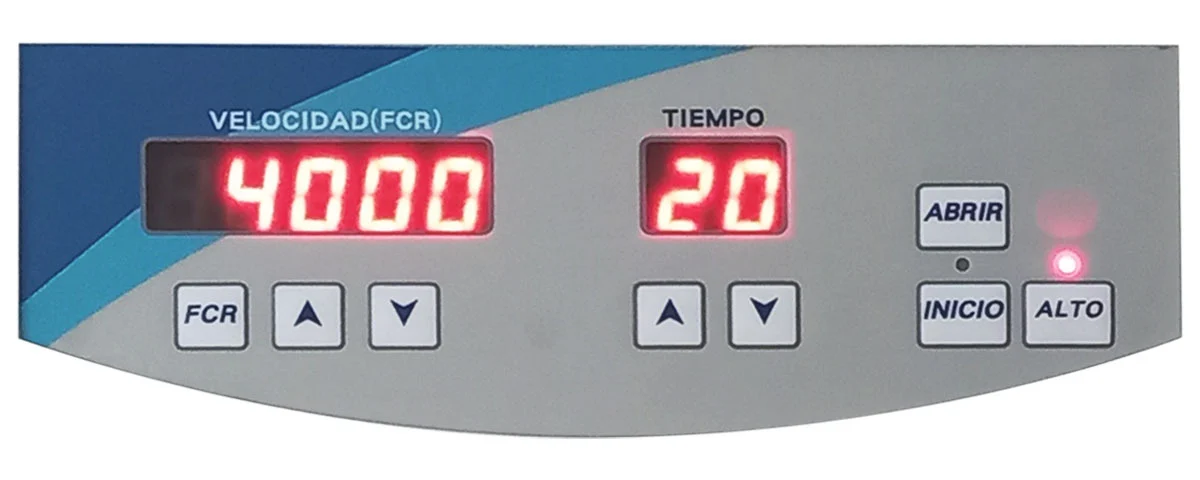

Panel de control y operación
El manual describe un panel con ventanas de visualización para velocidad/RCF/número de rotor y tiempo, así como botones para RCF, ajuste de velocidad (+/-), ajuste de tiempo (+/-), INICIO, ALTO y ABRIR tapa. El botón RCF permite alternar cíclicamente la visualización entre número de rotor, velocidad y FCR.
- RPM: el manual indica selección desde 0 rpm hasta un máximo mostrado por el panel (0–5000 rpm). La velocidad configurada se guarda automáticamente tras parpadear dos veces.
- FCR (xg): selección de 0 hasta el máximo de FCR del rotor. La configuración se guarda automáticamente tras el parpadeo.
- Tiempo: selección de 0 a 99 minutos, con guardado automático tras el parpadeo.
- Selección de rotor: se muestran los últimos 2 dígitos del número de rotor (ejemplo del manual: rotor 32701 se configura como “01”).
- Aceleración/desaceleración: el manual indica 10 niveles (0–9). Se ajusta con el equipo apagado manteniendo presionado ALTO hasta escuchar un sonido, y seleccionando el nivel; se guarda automáticamente.

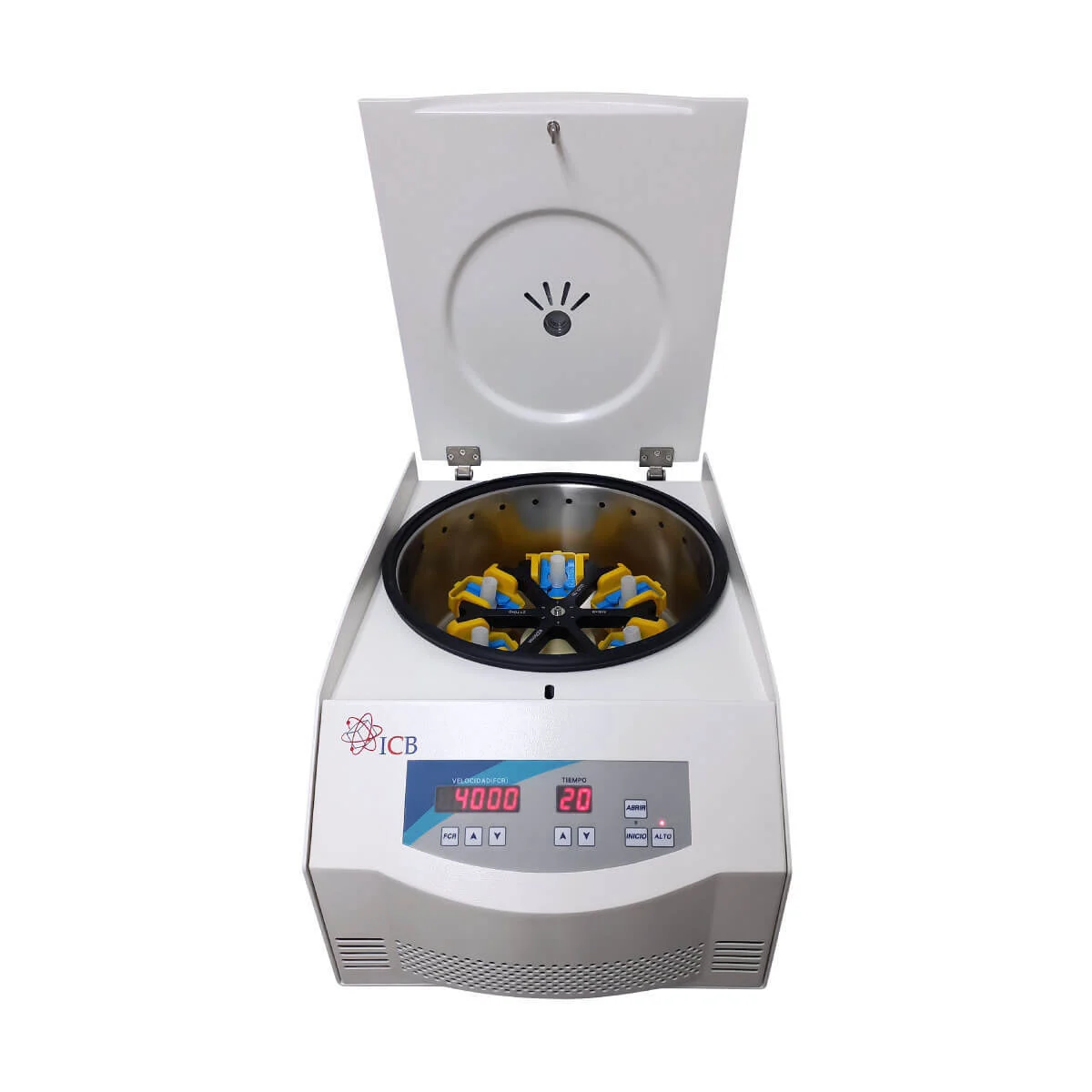

Operación indicada: verificar que la tuerca del rotor esté firme, preparar tubos con niveles de líquido similares, cargar de forma simétrica para evitar vibraciones, cerrar la tapa y asegurar que esté bloqueada, establecer parámetros y presionar INICIO. Al finalizar el tiempo, la centrífuga termina; para abrir, presionar ABRIR y levantar la tapa. Por seguridad, el manual indica que la tapa solo puede abrirse cuando la velocidad llega a 0 rpm.
Rotores y configuraciones de la Centrífuga CYTOFUGE
En la CYTOFUGE, el rotor determina capacidad y el límite operativo de RPM y FCR, por lo que define el tipo de aplicación y el volumen de trabajo por corrida. La ficha técnica indica rotor incluido 6 × 30 ml. En el manual, el rotor se especifica como rotor oscilante con número 32701, con 6 × 30 ml, 4000 r/min y 2170 xg.
| Número de rotor | Tipo | Capacidad (tubos x volumen) | Velocidad máxima (RPM) | FCR máxima (xg) |
|---|---|---|---|---|
| 32701 | Oscilante | 6 × 30 ml | 4,000 | 2,170 |

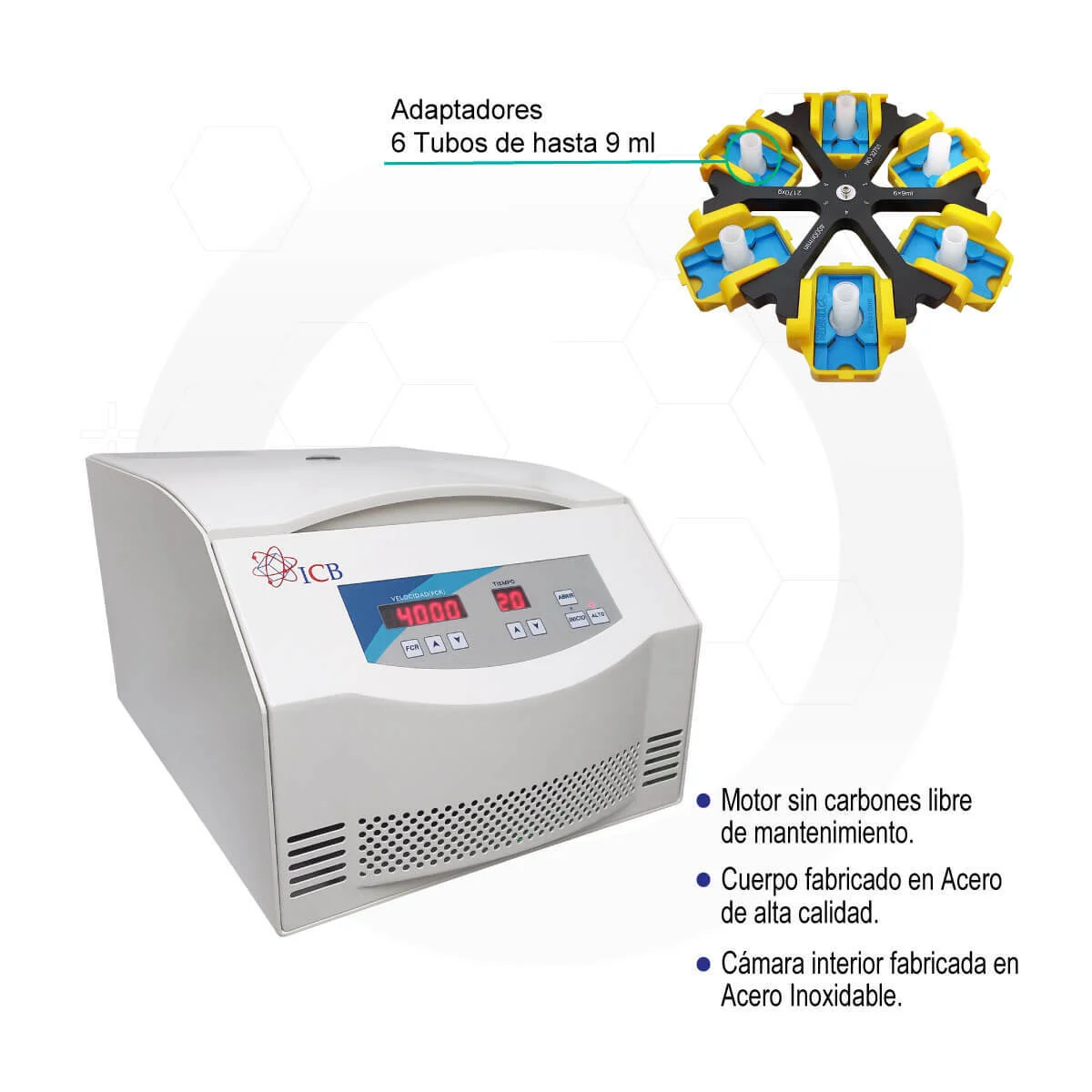

Accesorios de rotor indicados en manual y ficha: 6 bases para rotor oscilante, 6 bases para camisas, 6 camisas para tubos de 30 ml y 6 camisas para tubos de 9 ml.
Seguridad y Protecciones
- Tapa de seguridad y advertencias de operación: no forzar el desbloqueo mientras el rotor gira y no intentar detenerlo con la mano.
- Interbloqueo de tapa: el manual indica que la tapa solo se puede abrir cuando la velocidad llega a 0 rpm.
- No exceder la velocidad máxima nominal del rotor/buckets y no utilizar rotores o buckets corroídos, rayados o agrietados.
- Espacio libre de 30 cm alrededor del instrumento durante el giro y no almacenar sustancias con vapores inflamables/explosivos en ese espacio.
- Códigos de error mostrados en pantalla para condiciones como tapa abierta y sobrevelocidad (E1, E8, entre otros).
El manual también incluye recomendaciones para muestras potencialmente tóxicas, radiactivas o infecciosas: preparar medidas de seguridad y descontaminar/esterilizar centrífuga, rotor o accesorios conforme a procedimientos del laboratorio.
Construcción y Cámara Interna
- Motor sin carbones, libre de mantenimiento.
- Control por microprocesador y panel de control táctil suave (manual).
- Cámara interior fabricada en acero inoxidable (manual) y “acero inoxidable” en ficha.
- Ruido: ≤ 55 dB(A) (manual) / ≤ 55 dB (ficha).
- Precisión de velocidad: ± 20 r/min (manual).
Para instalación, el manual indica colocar el equipo en una mesa estable con las cuatro patas de goma apoyadas, y conectar a una toma con tierra física. Para seguridad eléctrica se indica que el equipo trabaja a 110V 60Hz 2A en el manual.
Especificaciones Técnicas
| Parámetro | Valor / Unidades |
|---|---|
| Velocidad | 4,000 rpm |
| FCR Máxima | 2,170 xg |
| Temporizador | 1s – 99 min |
| Operación | Tiempo |
| Ruido | < 55 dB |
| Dimensiones | 528 x 370 x 280 mm |
| Alimentación | 110V 60Hz |
Características
- Motor libre de mantenimiento sin escobillas de carbón.
- Pantalla LED para controlar la velocidad y el tiempo.
- Ventana superior para la medición de RPM con tacómetro.
- Niveles de aceleración y desaceleración programables.
- Sistema de seguridad de apertura y cierre de la tapa.
- Cerradura electrónica con apertura automática.
- Velocidad configurable en RPM y/o FCR.
- Cámara interior fabricada en acero inoxidable.
- Alarma sonora al finalizar el ciclo.
- Cuerpo de acero de alta calidad.
Aplicaciones de la Centrífuga FUGE XVI Marca ICB
| Rotor | Aplicación |
|---|---|
| 32701 | Preparación de frotis citológicos a partir de suspensión líquida (citología) |
| 32701 | Separación de células de una suspensión líquida para diagnóstico o investigación |
Preguntas frecuentes de la CYTOFUGE
¿Para qué se utiliza la centrífuga citológica CYTOFUGE?
La ficha indica que se utiliza para separar células de una suspensión líquida y se usa comúnmente para la preparación de frotis citológicos en diagnóstico e investigación.
¿Qué rotor incluye y cuál es su capacidad?
Incluye un rotor oscilante 6 × 30 ml. El manual lo identifica como rotor 32701 con 4000 rpm y 2170 xg.
¿Cuál es la velocidad máxima y la FCR máxima del equipo?
La ficha y el manual especifican velocidad máxima 4000 rpm y FCR máxima 2170 xg.
¿Se puede configurar por RPM o por FCR (xg)?
Sí. La ficha indica velocidad configurable en RPM y/o FCR. El manual indica que el botón RCF permite alternar la visualización entre número de rotor, velocidad y fuerza centrífuga (RCF).
¿Qué rango de temporizador maneja?
El equipo trabaja con temporizador 0–99 min (ficha y manual).
¿Cómo se selecciona el número de rotor en el panel?
El manual indica que se muestran los últimos 2 dígitos del número de rotor. Por ejemplo, el rotor 32701 se configura como “01”.
¿Cómo se ajusta la aceleración y desaceleración?
El manual indica 10 niveles (0–9). Con el equipo apagado, mantener presionado ALTO hasta escuchar un sonido, seleccionar el nivel y se guarda automáticamente.
¿Cuándo se puede abrir la tapa?
Por seguridad, el manual indica que la tapa solo se puede abrir cuando la velocidad llega a 0 rpm.
¿Qué accesorios se incluyen para el rotor?
Se incluyen: 6 bases para rotor oscilante, 6 bases para camisas, 6 camisas para tubos de 30 ml y 6 camisas para tubos de 9 ml, además del cable de alimentación y manual en español (según ficha).
¿Qué alimentación eléctrica requiere?
La ficha indica 110V 60Hz y el manual especifica 110V 60Hz 2A, con recomendación de conexión a tierra física.
Detalles Técnicos
| Parámetro | Valor / Unidades |
|---|---|
| Velocidad | 4,000 rpm |
| FCR Máxima | 2,170 xg |
| Temporizador | 1s - 99 min |
| Operación | Tiempo |
| Ruido | < 55 dB |
| Dimensiones | 528 x 370 x 280 mm |
| Alimentación | 110V 60Hz |
Características
- Motor libre de mantenimiento sin escobillas de carbón.
- Pantalla LED para controlar la velocidad y el tiempo.
- Ventana superior para la medición de RPM con tacómetro.
- Niveles de aceleración y desaceleración programables.
- Sistema de seguridad de apertura y cierre de la tapa.
- Cerradura electrónica con apertura automática.
- Velocidad configurable en RPM y/o FCR.
- Cámara interior fabricada en acero inoxidable.
- Alarma sonora al finalizar el ciclo.
- Cuerpo de acero de alta calidad.
Accesorios Incluidos
- Rotor 6x30 ml.
- 6 bases para rotor oscilante.
- 6 bases para camisas.
- 6 camisas para tubos de 30 ml.
- 6 camisas para tubos de 9 ml.
- Cable de alimentación (110V 60Hz).
