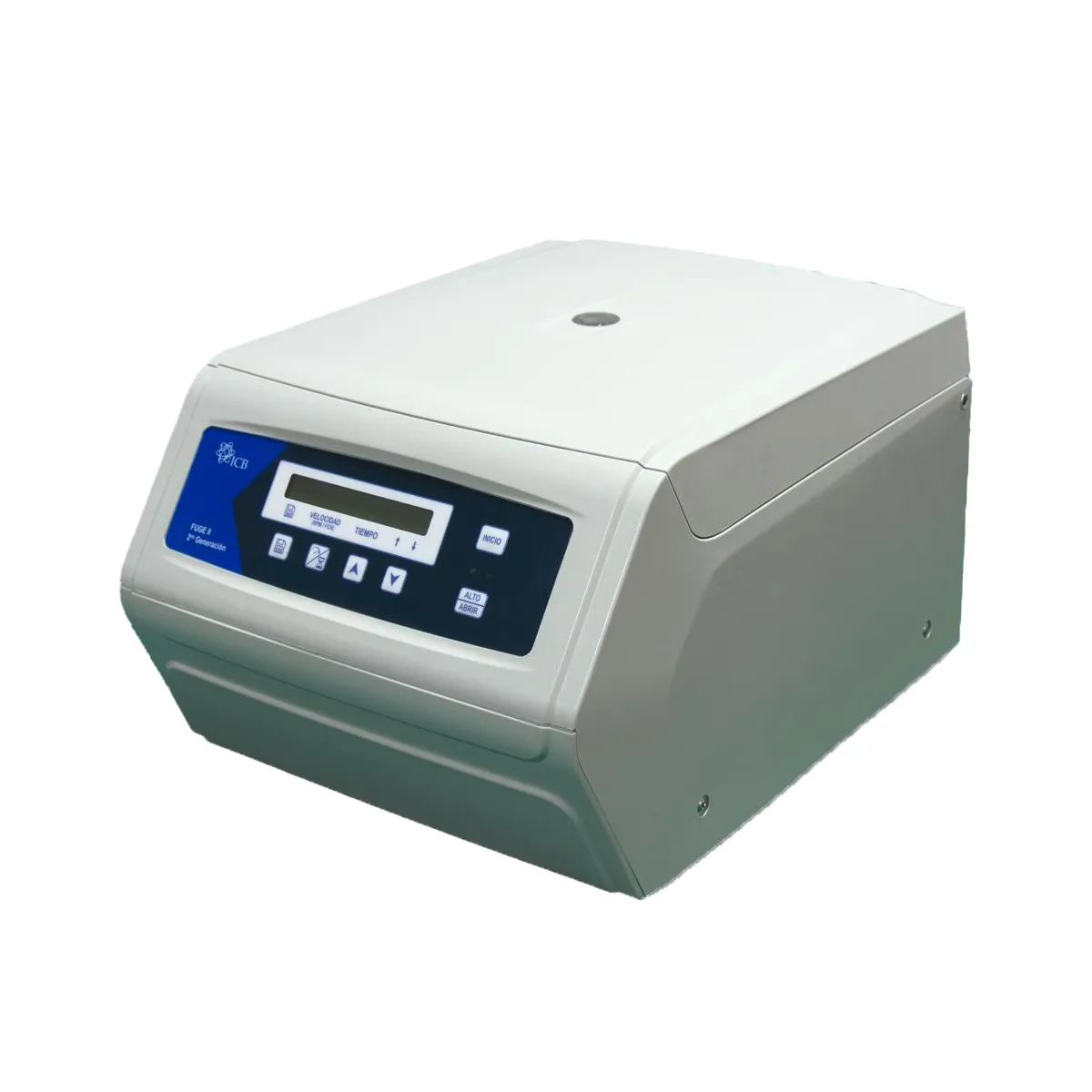

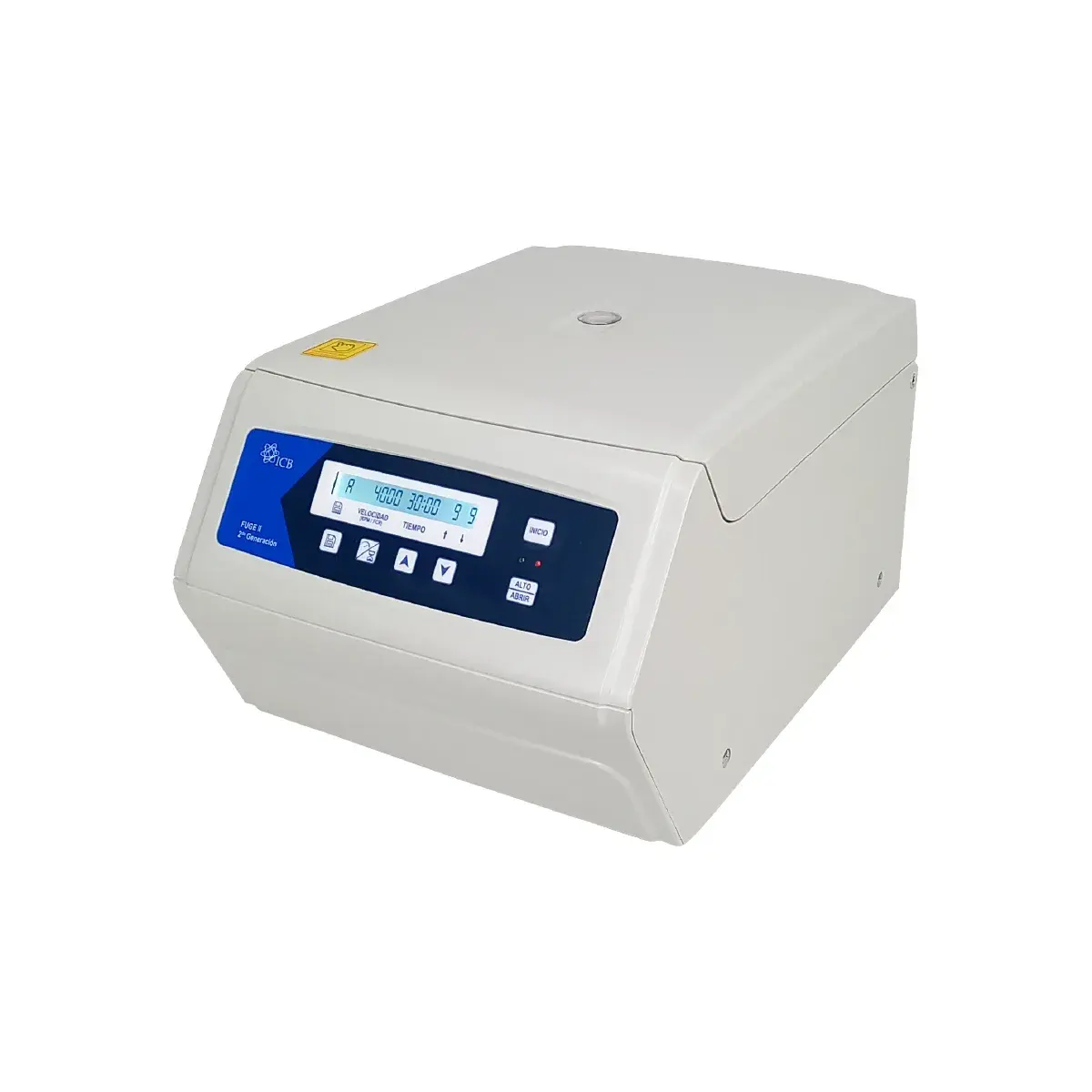

Centrífuga FUGE II 2da. Generación
La Centrífuga FUGE II 2da. Generación (CDY111494) es una opción práctica para procesos de separación rutinaria que requieren control claro de velocidad, tiempo y fuerza centrífuga relativa. Su capacidad de trabajo de hasta 4000 rpm y 2250 xg, junto con la posibilidad de elegir la configuración de rotor, permite adaptarla a distintos tipos de muestra y volúmenes dentro de operaciones de laboratorio que buscan estabilidad, control y repetibilidad.
Su enfoque está en ofrecer una operación sencilla desde el panel frontal, con lectura digital, almacenamiento de programas y ajustes de aceleración y frenado que ayudan a repetir protocolos con mayor consistencia. A esto se suma un funcionamiento con baja vibración, motor libre de mantenimiento y medidas de protección orientadas al uso seguro del equipo durante el ciclo de trabajo.
Por sus características, la FUGE II puede integrarse en flujos de trabajo relacionados con preparación de muestras para análisis clínico, biología molecular, bioquímica, investigación, química analítica y separación de componentes como plasma, suero, glóbulos rojos u orina, siempre de acuerdo con el rotor y los recipientes compatibles para cada aplicación.
Funciones, operación y panel de control
La Centrífuga FUGE II cuenta con pantalla LED de alta definición para visualizar los parámetros de trabajo y configurar el proceso de forma directa. Desde el panel es posible consultar y ajustar la velocidad en RPM, la fuerza centrífuga relativa (FCR/RCF), el temporizador en minutos y segundos, así como los niveles de aceleración y frenado.

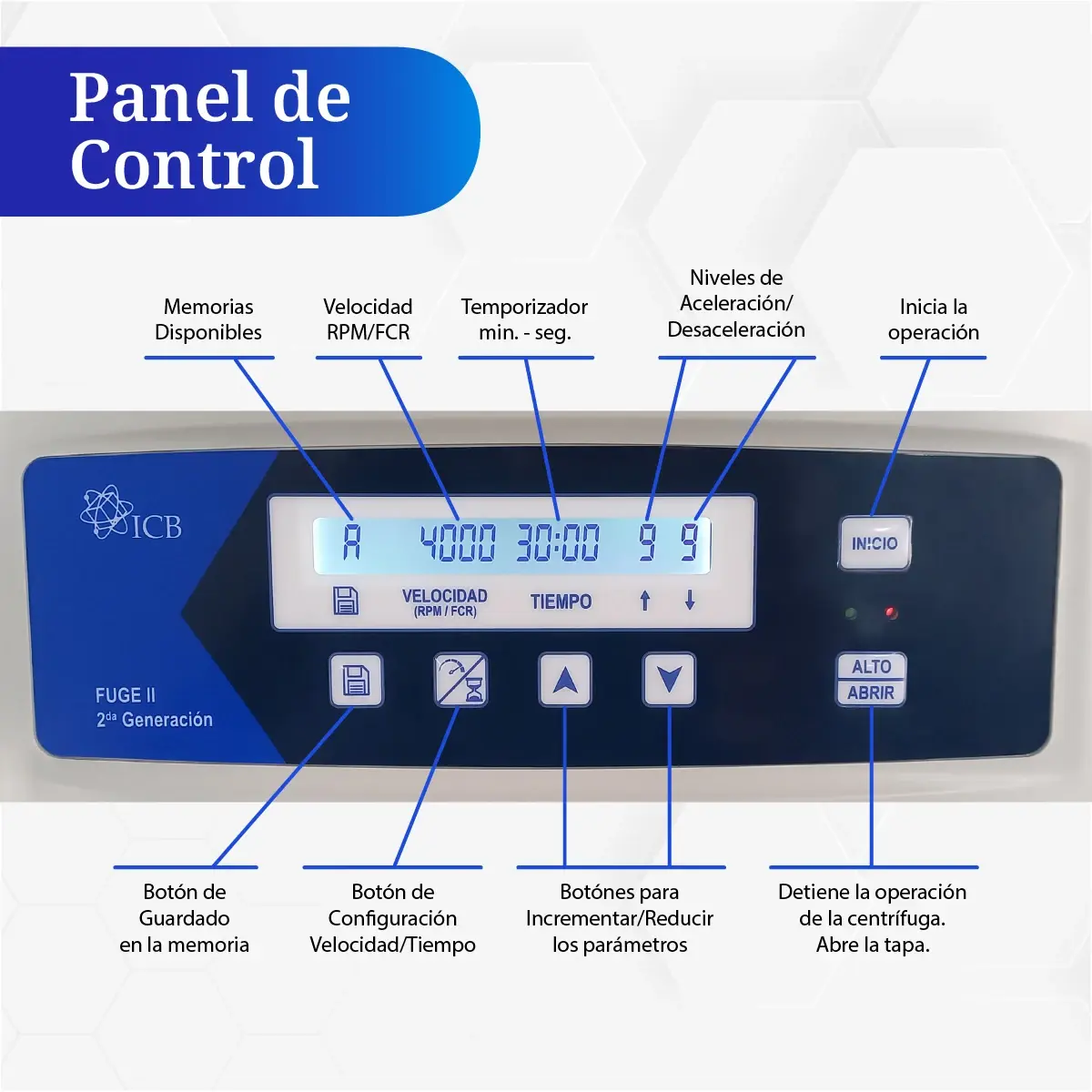

El panel de control organiza la lectura en cuatro áreas principales: memoria seleccionada, velocidad/RCF y número de rotor, tiempo y nivel de aceleración/frenado. Además, incorpora botones dedicados para iniciar el proceso, detenerlo, abrir la tapa cuando el equipo ya se encuentra en reposo, seleccionar programas guardados y modificar parámetros con incrementos o reducciones sencillas
En operación, el usuario puede cargar las muestras, cerrar la tapa, ajustar los valores requeridos y comenzar el ciclo con el botón de inicio. Durante el proceso, la pantalla muestra la velocidad programada y el tiempo en cuenta regresiva. Cuando el ciclo termina, el equipo entra en frenado, se detiene por completo y emite una alarma sonora; solo entonces se libera la apertura segura de la tapa.
Otro punto útil es que la FUGE II permite almacenar hasta 12 programas definidos por el usuario, lo que facilita repetir procesos rutinarios sin reconfigurar todos los parámetros en cada corrida. También ofrece 10 niveles de aceleración y 10 de desaceleración, lo que ayuda a adaptar el arranque y el frenado según el tipo de muestra o el criterio operativo del laboratorio.

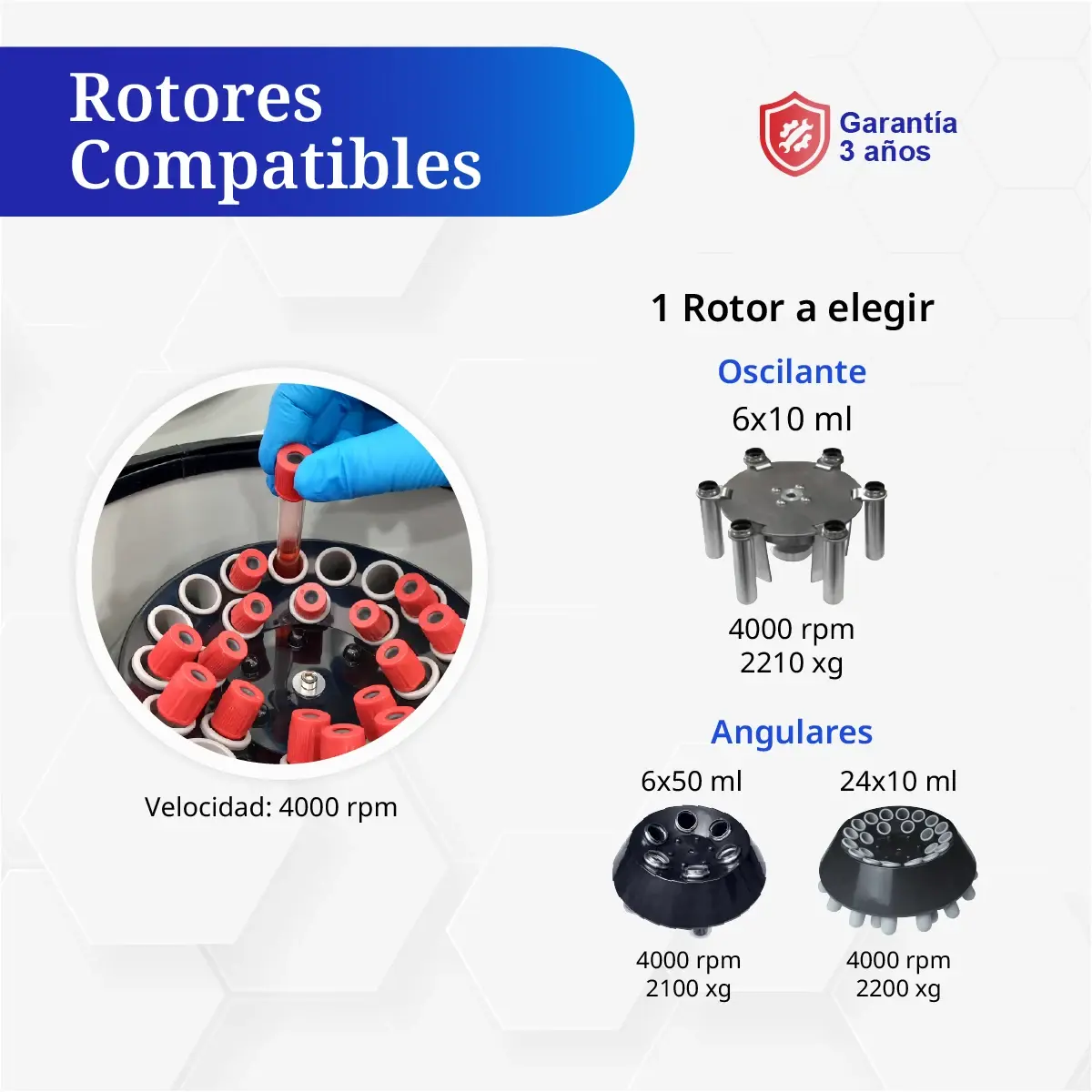

Rotores compatibles / intercambiables de la Centrífuga FUGE II

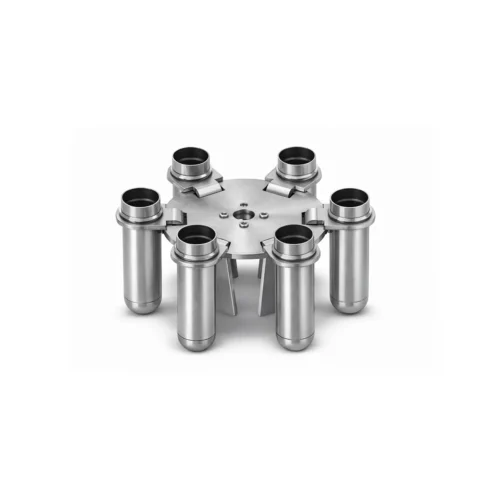

La FUGE II se ofrece con un rotor a elegir según la configuración seleccionada del equipo. Tres rotores disponibles para esta versión: un angular de 6 x 50 mL, un angular de 24 x 10 mL y un oscilante de 6 x 10 mL. Los tres trabajan a 4000 rpm, con variaciones en la fuerza centrífuga máxima según el diseño de cada rotor.
| Número de rotor | Tipo | Capacidad (tubos x volumen) | Velocidad máxima (RPM) | FCR máxima (xg) |
|---|---|---|---|---|
| 05180 | Angular | 6 x 50 mL | 4,000 | 2,110 |
| 05176 | Angular | 24 x 10 mL | 4,000 | 2,200 |
| 05242 | Oscilante | 12 x 10 mL | 4,000 | 2,210 |
Además, existen rotores adicionales sobre pedido para otras configuraciones de volumen: 30 x 5 mL, 12 x 10 mL, 12 x 15 mL, 12 x 20 mL, 18 x 10 mL y 30 x 7 mL. Si se van a usar opciones distintas a las tres principales, conviene validar primero la disponibilidad comercial exacta y la configuración correspondiente del equipo.
Aplicaciones recomendadas según el rotor
Aplicaciones generales documentadas para la FUGE II: laboratorios clínicos y médicos, centros de exámenes de salud, biología molecular, biobancos y diagnóstico, investigación de células madre, centros de investigación, química analítica y farmacología.
| Rotor | Aplicación |
|---|---|
| Rotor angular 6 x 50 mL | Adecuado cuando se requiere trabajar con mayor volumen por posición dentro de procesos de separación y preparación de muestras. Puede resultar útil en rutinas donde interesa manejar lotes pequeños de mayor capacidad por tubo, por ejemplo en procedimientos de laboratorio clínico, preparación de muestras biológicas o ciertas tareas de química analítica. |
| Rotor angular 24 x 10 mL | Es una configuración conveniente cuando se prioriza procesar más muestras por corrida en tubos de menor volumen. Puede ser una alternativa útil en procedimientos rutinarios con varias muestras simultáneas, como trabajo clínico, análisis de salud, preparación de muestras para diagnóstico o flujos de laboratorio con alta repetición operativa. |
| Rotor oscilante 6 x 10 mL | La opción oscilante puede ser útil para procesos donde se busca una configuración distinta de soporte para tubos de 10 mL, dependiendo del protocolo y del tipo de muestra. Dentro de las aplicaciones generales descritas para la FUGE II, puede integrarse en tareas de biología molecular, bioquímica, investigación, diagnóstico y separación de componentes sanguíneos o muestras de orina. |

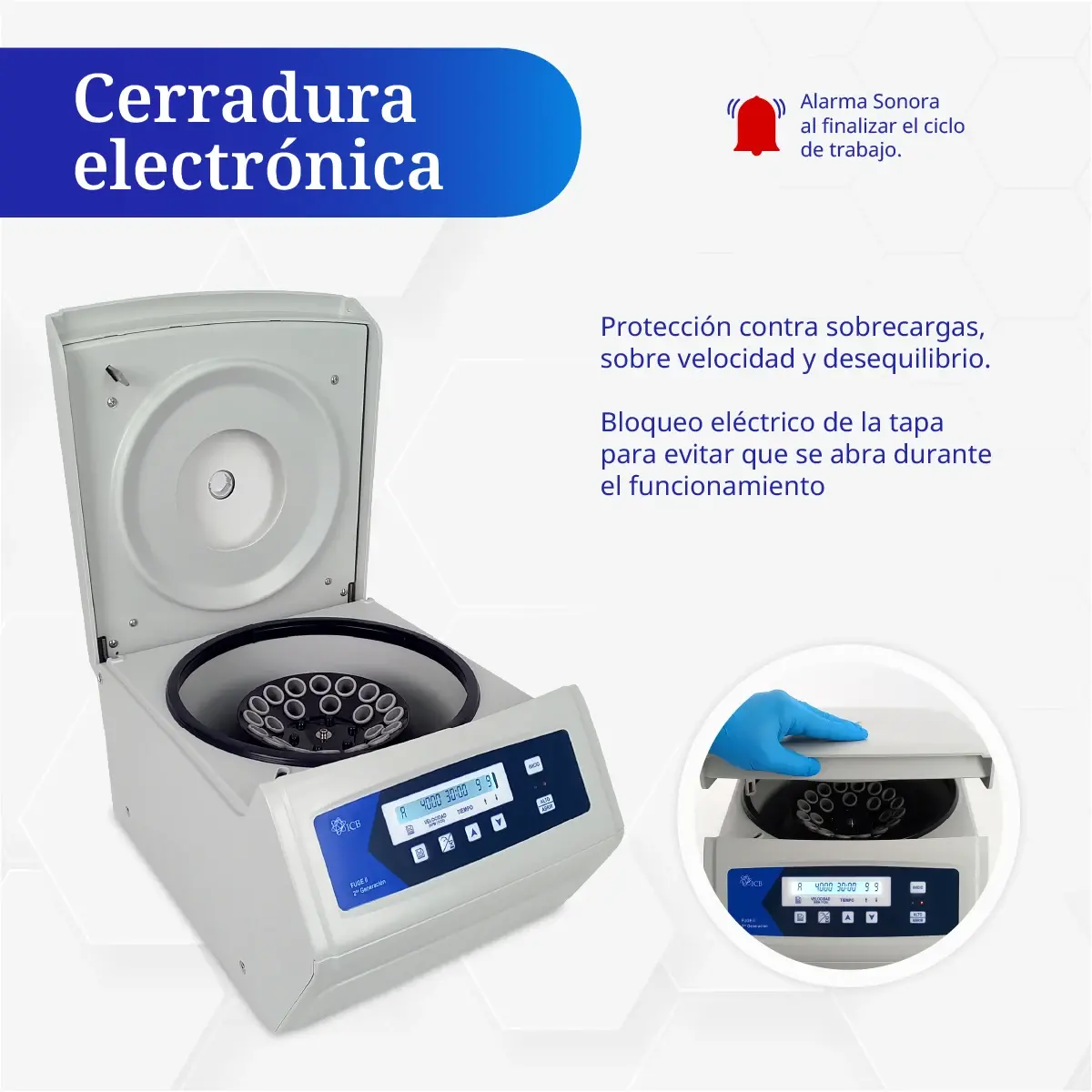

Seguridad y Protecciones
La FUGE II integra varias funciones orientadas a la seguridad del usuario y a la protección del equipo durante la operación. Entre ellas destacan el bloqueo eléctrico de la tapa, la protección contra sobrecargas, sobrevelocidad y desequilibrio, así como la alarma sonora al finalizar el ciclo.
Durante el funcionamiento, la tapa permanece bloqueada y no puede abrirse hasta que el rotor haya llegado a 0 rpm. El manual también señala que, si la velocidad configurada supera la velocidad nominal del rotor en 500 rpm, el instrumento actúa para proteger la operación. Esto refuerza la importancia de configurar correctamente el número de rotor montado antes de iniciar cada proceso.
En el uso diario, el equilibrio de las muestras es un punto crítico. Las cargas deben colocarse de forma simétrica, con tubos opuestos del mismo peso y para tubos de capacidad nominal igual o mayor a 10 mL el error después de añadir la muestra debe mantenerse en ≤ 2 g. Esta práctica ayuda a reducir vibraciones, proteger el rotor y mantener la estabilidad durante la centrifugación.
Construcción y Cámara Interna

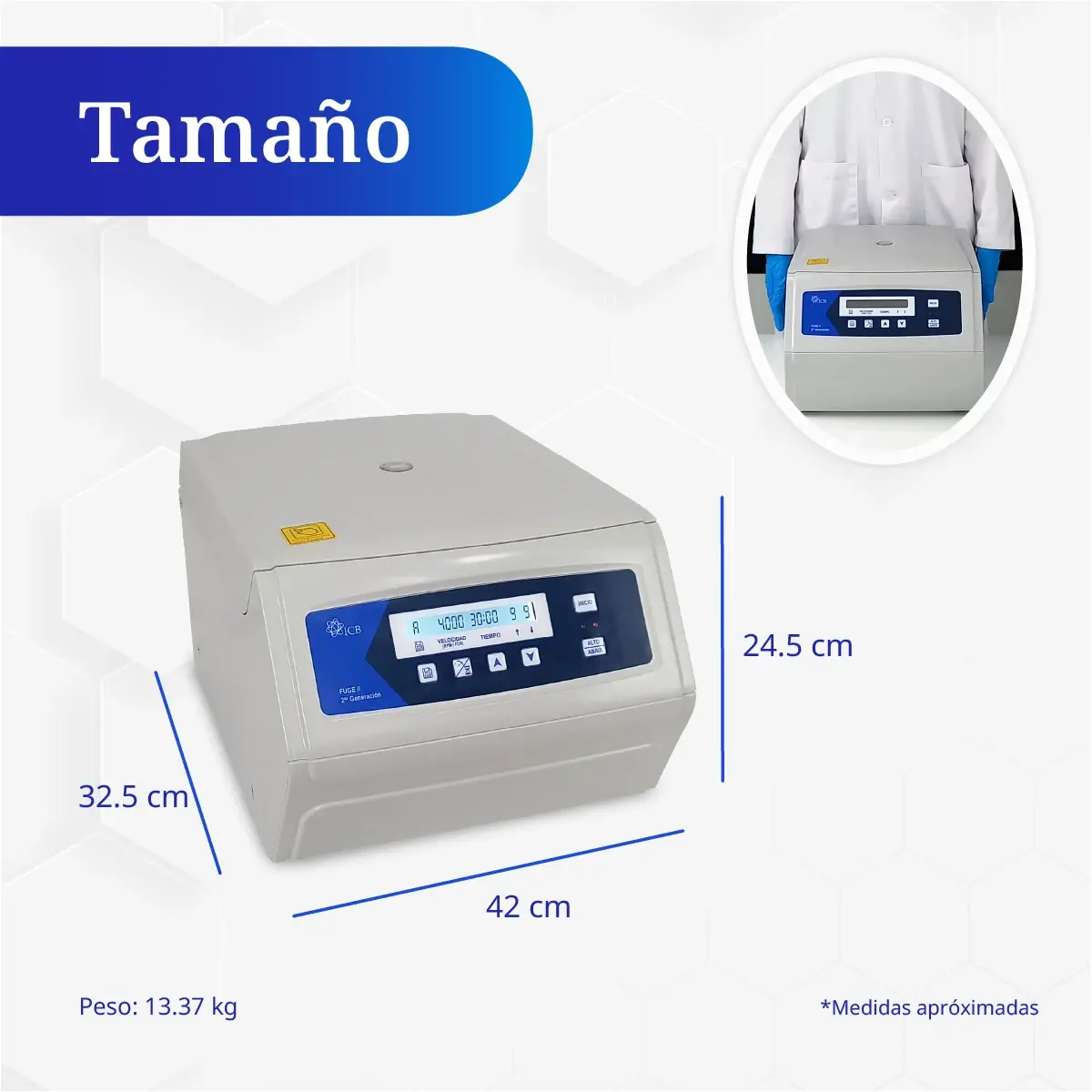

La FUGE II presenta un diseño compacto para mesa de trabajo, con dimensiones aproximadas de 420 x 325 x 245 mm y un peso de 13.37 kg, lo que facilita su integración en áreas donde el espacio disponible es limitado, siempre respetando el perímetro de seguridad recomendado alrededor del equipo.
En su construcción, cuerpo fabricado en acero de alta calidad y cámara interna de acero inoxidable. También menciona tapa con cierre hermético, una ventana superior para medición de RPM con tacómetro y un panel frontal con pantalla LED de 7 segmentos para la configuración de parámetros.

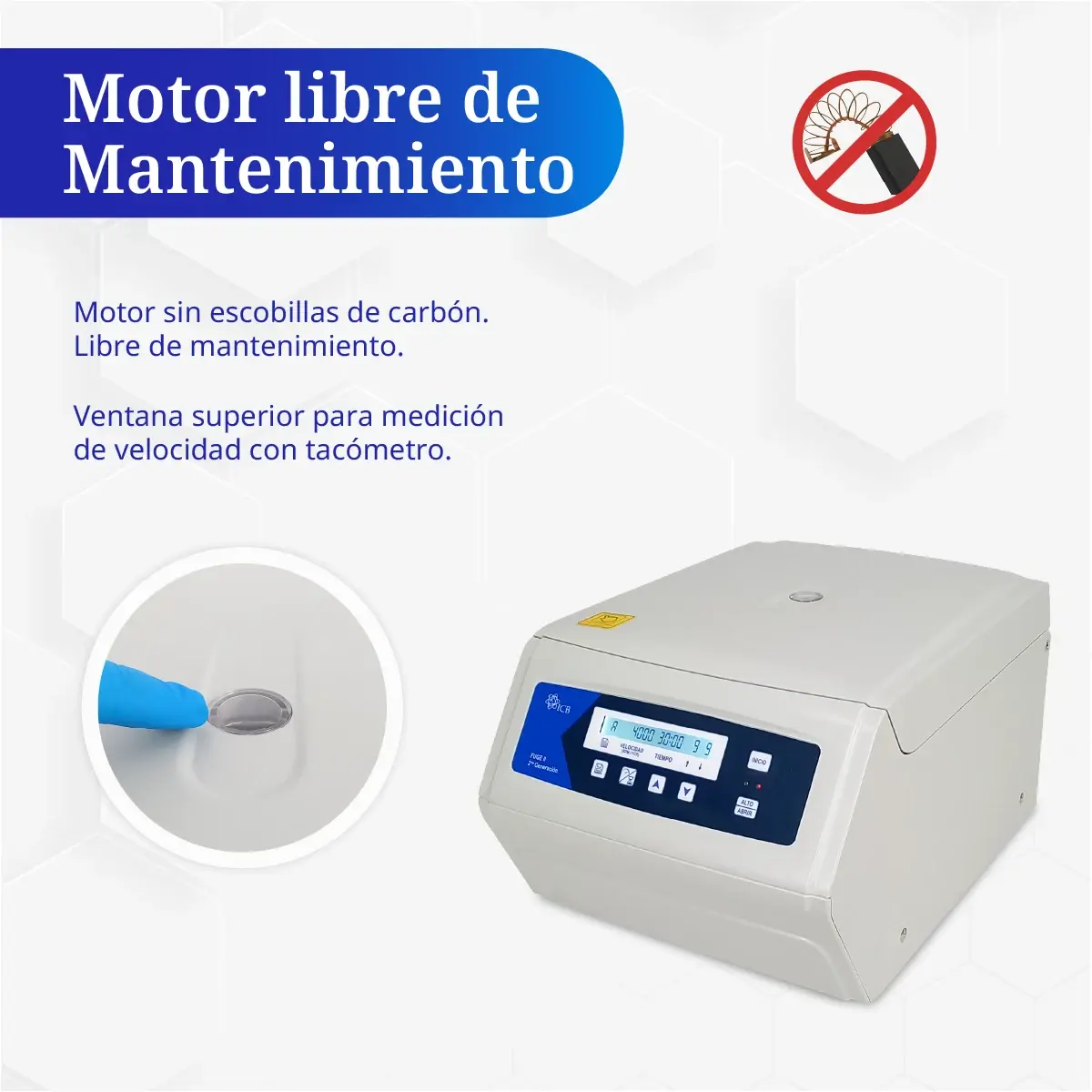

Otro elemento relevante es el motor sin escobetillas de carbón, libre de mantenimiento, pensado para reducir contaminación por polvo derivada del desgaste de escobillas y apoyar una operación más estable dentro de rutinas frecuentes.
Especificaciones Técnicas
| Parámetro | Valor / | Unidades |
|---|---|---|
| Velocidad Máx | 4,000 | rpm |
| FCR Máxima | 2,250 | xg |
| Volúmen Máx | 6 x 50 | mL |
| Temporizador | 1 a 99:59 | s – min:s |
| Operación | Tiempo | – |
| Ruido | ≤ 55.6 | dB(A) |
| Dimensiones | 420 x 325 x 245 | mm |
| Peso | 13.37 | kg |
| Potencia | 100 | W |
| Alimentación | 110/60 | V/Hz |
Características
| • Pantalla LED de alta definición para la configuración de parámetros. |
|---|
| • Ajuste digital de la velocidad hasta un máximo de 4000 rpm. |
| • Velocidad fácilmente configurable en rpm o en fuerza FCR para el operador. |
| • Cuenta con 10 Niveles de aceleración y desaceleración programables. |
| • Ventana superior para la medición de velocidad de rpm con tacómetro. |
| • Alarma sonora al final del ciclo para una mayor seguridad al operador. |
| • Apagado automático si la velocidad configurada supera los 500 rpm. |
| • Almacenamiento de programas de centrifugación definidos por el usuario. |
| • Motor sin escobetillas de carbón, libre de mantenimiento. |
| • Bloque o eléctrico de la tapa para evitar que se abra durante el funcionamiento. |
| • Protección contra sobre cargas, sobre velocidad y desequilibrio. |
| • Funcionamiento con bajo nivel de ruido y mínima vibración. |
Preguntas frecuentes de la FUGE II
¿Qué incluye la FUGE II?
Incluye cable de alimentación 110 V / 60 Hz y manual de operación en español. La ficha también indica que el equipo se entrega con un rotor a elegir según la configuración seleccionada
¿Qué rotores puedo seleccionar con este modelo?
La documentación principal de la FUGE II menciona tres opciones base: angular 6 x 50 mL, angular 24 x 10 mL y oscilante 6 x 10 mL. Además, el manual incluye rotores adicionales sobre pedido.
¿Puedo configurar el equipo en RPM y también en FCR?
Sí. El panel permite trabajar con RPM o con fuerza centrífuga relativa (FCR/RCF) desde la misma interfaz de operación.
¿El temporizador se ajusta solo en minutos?
No. El temporizador se puede configurar en minutos y segundos, con un rango de 1 segundo a 99 minutos con 59 segundos.
¿La aceleración y el frenado se ajustan por separado?
Sí. El equipo permite ajustar por separado la rapidez de aceleración y la de frenado, con niveles programables.
¿La tapa se puede abrir durante el funcionamiento?
No. La tapa permanece bloqueada mientras el rotor está girando y solo se libera cuando la velocidad llega a 0 rpm y el equipo ha terminado el ciclo o detenido completamente el proceso.
¿Cómo se equilibran correctamente las muestras?
Las muestras deben colocarse de forma simétrica y con el mismo peso entre posiciones opuestas. Para tubos de capacidad nominal igual o mayor a 10 mL, el manual indica que el error de peso debe mantenerse en ≤ 2 g después de añadir la muestra.
¿El equipo requiere mantenimiento frecuente del motor?
No en el sentido de escobillas. La FUGE II utiliza motor sin escobetillas de carbón, por lo que se describe como libre de mantenimiento en esa parte. Aun así, el manual sí recomienda limpieza periódica de cámara, gabinete, eje de transmisión y rosca del rotor.
¿Cómo puedo validar la velocidad real del rotor?
El manual describe una validación mediante tacómetro óptico calibrado y el uso de una marca visible en el rotor, aprovechando la ventana superior del equipo para realizar la lectura sin desmontar el sistema durante la comprobación
Detalles Técnicos
| Parámetro | Valor / | Unidades |
|---|---|---|
| Velocidad Máx | 4,000 | rpm |
| FCR Máxima | 2,250 | xg |
| Volúmen Máx | 6 x 50 | mL |
| Temporizador | 1 a 99:59 | s - min:s |
| Operación | Tiempo | - |
| Ruido | ≤ 55.6 | dB(A) |
| Dimensiones | 420 x 325 x 245 | mm |
| Peso | 13.37 | kg |
| Potencia | 100 | W |
| Alimentación | 110/60 | V/Hz |
Características
| • Pantalla LED de alta definición para la configuración de parámetros. |
|---|
| • Ajuste digital de la velocidad hasta un máximo de 4000 rpm. |
| • Velocidad fácilmente configurable en rpm o en fuerza FCR para el operador. |
| • Cuenta con 10 Niveles de aceleración y desaceleración programables. |
| • Ventana superior para la medición de velocidad de rpm con tacómetro. |
| • Alarma sonora al final del ciclo para una mayor seguridad al operador. |
| • Apagado automático si la velocidad configurada supera los 500 rpm. |
| • Almacenamiento de programas de centrifugación definidos por el usuario. |
| • Motor sin escobetillas de carbón, libre de mantenimiento. |
| • Bloque o eléctrico de la tapa para evitar que se abra durante el funcionamiento. |
| • Protección contra sobre cargas, sobre velocidad y desequilibrio. |
| • Funcionamiento con bajo nivel de ruido y mínima vibración. |
Accesorios Incluidos
- 1 Rotor angular a elegir
- Cable de alimentación (110V / 60Hz)
- Manual de Operación en Español
