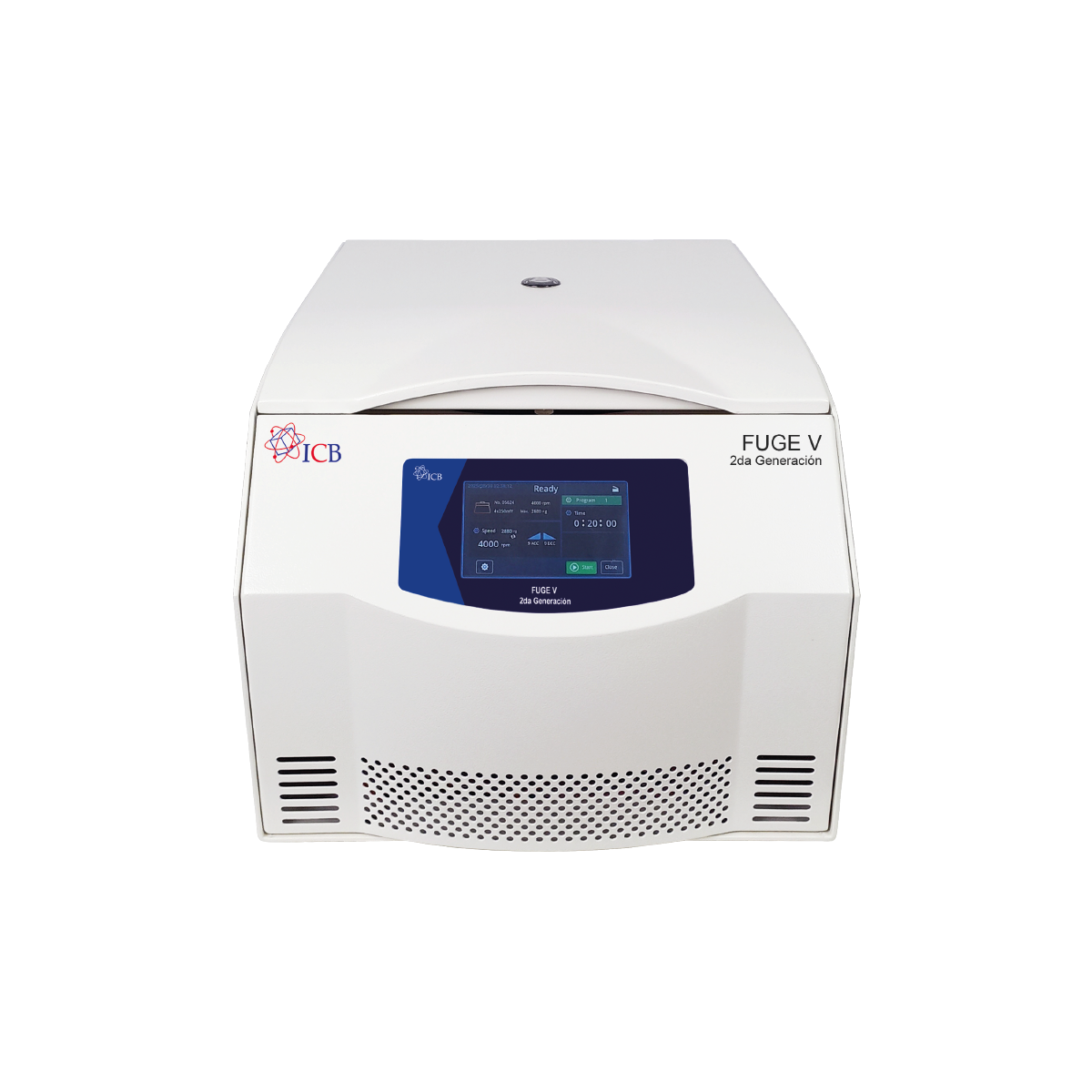

Centrífuga FUGE V
La Centrífuga FUGE V 2da. Generación (CDY111706) es un equipo de baja velocidad diseñado para procesos de separación que requieren mayor capacidad de carga, control más fino de parámetros y una interfaz de operación más completa. Su alcance de hasta 5000 rpm, 4730 xg y capacidad máxima de 4 x 250 mL la colocan como una alternativa útil para flujos de trabajo donde se necesita trabajar con recipientes de mayor volumen o con configuraciones oscilantes de múltiples posiciones.
El equipo integra pantalla LCD táctil, configuración de velocidad, tiempo y fuerza centrífuga relativa, almacenamiento de programas y protecciones automáticas de operación. La documentación también la describe con funcionamiento estable, vibraciones mínimas, bajo nivel de ruido y buena eficiencia de separación, orientada a entornos como laboratorios clínicos, hospitales, bancos de sangre, investigación biomédica y farmacéutica.
Frente a modelos compactos o de menor volumen, la FUGE V se siente más como una plataforma de trabajo para rutinas más demandantes, donde importa tanto la capacidad útil del rotor como la posibilidad de guardar programas, consultar historial y ajustar diferentes modos de operación.
Funciones, operación y panel de control
La FUGE V utiliza una pantalla LCD táctil como centro de control. Desde la interfaz principal se puede visualizar el estado del equipo, el rotor seleccionado, la velocidad en RPM o FCR, el tiempo programado, el nivel de aceleración/frenado, el programa activo y el estado de la tapa
El panel principal integra funciones para: Iniciar/Detener la corrida, Abrir/Cerrar la tapa desde pantalla, acceso a Modos, función Pulsado para centrifugados breves, configuración de parámetros, visualización de rotor, velocidad, tiempo y programa.
Un punto fuerte de este modelo es que puede almacenar hasta 100 programas y recuperarlos después. Además, ofrece tres modos de trabajo diferenciados:
Modo Normal
Permite crear y guardar programas personalizados para rutinas repetitivas. Una vez cargado un programa, el equipo queda listo para iniciar con los parámetros previamente definidos.
Modo Curva
Permite trabajar con variaciones de velocidad o fuerza centrífuga a lo largo del tiempo, lo que ayuda a controlar de forma más precisa la aceleración y el frenado en procesos donde la muestra requiere mayor cuidado o un cambio progresivo de condiciones.
Modo Escalonado
Permite construir protocolos multifase con diferentes pasos de velocidad y tiempo dentro de una misma corrida. La biblioteca documentada ofrece hasta 10 programas, cada uno con hasta 10 pasos configurables.
La centrífuga también documenta historial, registros de las operaciones recientes e información de software, hardware e interfaz del equipo.
Rotores compatibles / intercambiables de la Centrífuga FUGE V
La FUGE V cuenta con rotor oscilante a elegir y presenta opciones principales: 4 x 250 mL, 4 x 100 mL, 48 x 7 mL, 32 x 10 mL y 8 x 50 mL. Además existe una amplía la lista de rotores bajo pedido con otras configuraciones compatibles, tanto oscilantes como algunas angulares, que deben seleccionarse correctamente desde la interfaz antes de comenzar la corrida.
| Número de rotor | Tipo | Capacidad (tubos x volumen) | Velocidad máxima (RPM) | FCR máxima (xg) |
|---|---|---|---|---|
| 05624 | Oscilante | 4 x 250 mL circular | 4,000 | 2,880 |
| 05630 | Oscilante | 4 x 100 mL | 5,000 | 4,730 |
| 05634 | Oscilante | 8 x 50 mL | 4,000 | 3,200 |
| 05636 | Oscilante | 48 x 7 mL | 4,000 | 2,760 |
| 05631 | Oscilante | 32 x 10 mL | 4,000 | 3,200 |
Rotores adicionales para Centrífuga FUGE V
| Número de rotor | Tipo | Capacidad (tubos x volumen) | Velocidad máxima (RPM) | FCR máxima (xg) |
|---|---|---|---|---|
| 05625 | Oscilante | 4 x 250 mL cuadrado | 4,000 | 2,830 |
| 05627 | Oscilante | 64 x 7 mL | 4,000 | 2,830 |
| 05626 | Oscilante | 52 x 10 mL | 4,000 | 2,830 |
| 05628 | Oscilante | 64 x 5 mL | 4,000 | 2,400 |
| 05629 | Oscilante | 4 x 50 mL | 4,000 | 4,730 |
| 05637 | Oscilante | 48 x 5 mL | 4,000 | 2,480 |
| 05632 | Oscilante | 24 x 10/15 mL | 4,000 | 3,200 |
| 05650 | Oscilante | 2 x 3 x 96 mL | 4,000 | 3,200 |
| 05181 | Oscilante | 8 gerber | 2,000 | 750 |
| 05140 | Angular | 24 x 15 mL | 5,000 | 3,500 |
| 05144 | Angular | 12 x 50 mL | 5,000 | 3,860 |
| 05147 | Oscilante | 6 x 100 mL | 5,000 | 3,130 |
| 05148 | Angular | 12 x 100 mL | 4,000 | 2,970 |
| 05641 | Oscilante | 40 x 10 mL | 4,000 | 2,790 |
| 05141 | Angular | 30 x 15 mL | 5,000 | 3,830 |
Aplicaciones recomendadas según el rotor
A nivel general, la documentación comercial ubica la FUGE V en laboratorios clínicos, hospitales, bancos de sangre, investigación biomédica y farmacéutica, además de procesos generales de separación donde se requiere capacidad útil, buena estabilidad y programación más avanzada.
| Rotor | Aplicación |
|---|---|
| Rotor oscilante 4 x 250 mL | Adecuado para procesos donde se requiere trabajar con volúmenes altos por posición, con una configuración oscilante útil para recipientes de mayor capacidad. Puede funcionar bien en tareas de separación rutinaria de muestras biológicas o preparación de materiales cuando el volumen por recipiente es importante. |
| Rotor oscilante 4 x 100 mL | Es una opción para trabajar con menos posiciones, pero con capacidad relevante por tubo o recipiente. Además, es una de las configuraciones que alcanza la FCR máxima documentada de 4730 xg para este equipo. |
| Rotor oscilante 8 x 50 mL | Puede ser útil para rutinas donde se requiere un equilibrio entre cantidad de posiciones y capacidad individual por tubo. Es una configuración razonable para procesos clínicos, bancos de sangre o preparación de muestras biológicas con varios recipientes por corrida. |
| Rotor oscilante 32 x 10 mL | Pensado para manejar más muestras por corrida con menor volumen por posición. Puede ayudar en flujos donde interesa una mayor densidad de muestras sin pasar a recipientes de gran capacidad. |
| Rotor oscilante 48 x 7 mL | Orientado a corridas con alta cantidad de posiciones y volúmenes pequeños, útil para tareas repetitivas donde el número de muestras por lote es más importante que el tamaño individual del recipiente. |
Seguridad y Protecciones
La FUGE V integra varias funciones de protección para operación segura:
- bloqueo de tapa durante el funcionamiento
- protección contra exceso de velocidad
- protección contra desequilibrio
- apagado automático por fallas
- apertura manual de emergencia solo en caso de corte eléctrico o avería
También se documenta protección contra desequilibrio: si la carga es asimétrica o la vibración excede un umbral seguro, el sistema detiene automáticamente la operación para proteger al usuario y al equipo. Por eso la documentación insiste en equilibrar las muestras con balanza, cargarlas simétricamente y, para tubos de ≥ 10 mL, asegurar una diferencia de peso ≤ 2 g después del llenado.
Construcción y materiales
La FUGE V tiene una construcción más robusta que las centrífugas compactas de la línea. El manual describe estructura de acero de tres capas y cámara interna de acero inoxidable, lo que le da un enfoque más industrial para operación rutinaria de mayor volumen.
Sus dimensiones aproximadas son 530 x 400 x 325 mm y su peso neto es de 40.36 kg, por lo que se trata de un equipo de sobremesa de tamaño medio, pensado para colocarse sobre una superficie firme, estable y con ventilación adecuada alrededor del instrumento.
Entre sus elementos constructivos documentados se incluyen:
- tapa de la centrífuga
- cámara interna
- ventana superior para medición de RPM
- rotor
- panel de control con pantalla LCD táctil
La instalación también exige condiciones de interior, espacio libre de 30 cm alrededor del equipo y protección contra humedad, salpicaduras y radiación UV directa.
Especificaciones Técnicas
| Parámetro | Valor / | Unidades |
|---|---|---|
| Velocidad Máx | 5,000 | rpm |
| FCR Máxima | 4,730 | xg |
| Exactitud de Velocidad | ± 20 | rpm |
| Volúmen Máx | 4 x 250 | mL |
| Temporizador | 0 a 99:59:59 | h:min:s |
| Operación | Tiempo | – |
| Ruido | ≤ 68.5 | dB(A) |
| Dimensiones | 530 x 400 x 325 | mm |
| Peso | 40.36 | kg |
| Potencia | 500 | W |
| Alimentación | 110/60 | V/Hz |
Características
|
• Pantalla LCD táctil suave para la configuración de parámetros.
|
|---|
|
• Ajuste digital de la velocidad hasta un máximo de 5000 rpm.
|
|
• Capacidad máxima de 4×250 mL con excelente rendimiento de separación.
|
|
• Velocidad fácilmente configurable en rpm o en fuerza FCR para el operador.
|
|
• Cuenta con 10 Niveles de aceleración y frenado programables.
|
|
• Ventana superior para la medición de velocidad de rpm con tacómetro.
|
|
• Apertura manual de emergencia en caso de interrupción del suministro eléctrico.
|
|
• Almacenamiento de 100 programas de centrifugación definidos por el usuario.
|
|
• Apagado automático si la velocidad supera la velocidad máxima de 500 rpm.
|
|
• Sistema de control eléctrico regulado por un microprocesador de fácil manejo.
|
|
• Motor sin escobetillas de carbón, libre de mantenimiento.
|
|
• Estructura de acero de tres capas y cámara de acero inoxidable.
|
|
• Funcionamiento con bajo nivel de ruido y mínima vibración.
|
Preguntas frecuentes de la FUGE V
¿Qué incluye la FUGE V?
La ficha técnica indica que incluye rotor oscilante a elegir, cable de alimentación 110 V / 60 Hz y manual de operación en español.
¿Qué rotores se pueden elegir con este modelo?
La ficha comercial muestra como opciones principales 4 x 250 mL, 4 x 100 mL, 48 x 7 mL, 32 x 10 mL y 8 x 50 mL. El manual además documenta varias configuraciones adicionales compatibles.
¿La FUGE V trabaja en RPM y FCR?
Sí. El equipo permite configurar velocidad en RPM o en fuerza centrífuga relativa (FCR) desde la pantalla principal.
¿Cuál es el rango del temporizador?
El temporizador puede configurarse desde 0 hasta 99 horas, 59 minutos y 59 segundos.
¿Puedo modificar parámetros mientras el equipo está funcionando?
Sí. El manual indica que todos los parámetros, excepto el número de rotor, pueden modificarse durante la operación, y la centrífuga continuará con el valor actualizado.
¿Qué hace el modo “Pulsado”?
Se usa para centrifugaciones muy breves y manuales, cuando no se necesita una corrida completa o temporizada como en el arranque normal.
¿Qué pasa si la carga está desbalanceada?
El equipo cuenta con protección contra desequilibrio. Si la muestra está mal balanceada o la vibración supera el umbral seguro, el sistema puede detener automáticamente la operación para proteger al usuario y al equipo.
¿Cómo se instala el rotor?
El manual indica insertar el tornillo de expansión, aflojarlo lo suficiente, colocar completamente el rotor sobre el eje y solo entonces apretarlo con llave hexagonal de 5 mm. También recalca que no se debe apretar el rotor antes de que esté totalmente instalado.
¿Se puede abrir la tapa si se va la luz?
Sí, pero solo como procedimiento de emergencia. El manual documenta una apertura manual de emergencia usando la llave hexagonal y advierte que está prohibido hacerlo si el rotor sigue girando.
¿Cuántos programas puede guardar el equipo?
La documentación confirma capacidad para 100 programas definidos por el usuario, además de historial y registros de operaciones recientes.
Detalles Técnicos
| Parámetro | Valor / | Unidades |
|---|---|---|
| Velocidad Máx | 5,000 | rpm |
| FCR Máxima | 4,730 | xg |
| Exactitud de Velocidad | ± 20 | rpm |
| Volúmen Máx | 4 x 250 | mL |
| Temporizador | 0 a 99:59:59 | h:min:s |
| Operación | Tiempo | - |
| Ruido | ≤ 68.5 | dB(A) |
| Dimensiones | 530 x 400 x 325 | mm |
| Peso | 40.36 | kg |
| Potencia | 500 | W |
| Alimentación | 110/60 | V/Hz |
Características
|
• Pantalla LCD táctil suave para la configuración de parámetros.
|
|---|
|
• Ajuste digital de la velocidad hasta un máximo de 5000 rpm.
|
|
• Capacidad máxima de 4x250 mL con excelente rendimiento de separación.
|
|
• Velocidad fácilmente configurable en rpm o en fuerza FCR para el operador.
|
|
• Cuenta con 10 Niveles de aceleración y frenado programables.
|
|
• Ventana superior para la medición de velocidad de rpm con tacómetro.
|
|
• Apertura manual de emergencia en caso de interrupción del suministro eléctrico.
|
|
• Almacenamiento de 100 programas de centrifugación definidos por el usuario.
|
|
• Apagado automático si la velocidad supera la velocidad máxima de 500 rpm.
|
|
• Sistema de control eléctrico regulado por un microprocesador de fácil manejo.
|
|
• Motor sin escobetillas de carbón, libre de mantenimiento.
|
|
• Estructura de acero de tres capas y cámara de acero inoxidable.
|
|
• Funcionamiento con bajo nivel de ruido y mínima vibración.
|
Accesorios Incluidos
- 1 Rotor oscilante a elegir.
- Cable de alimentación (110V 60Hz).
- Manual de Operación en Españo
