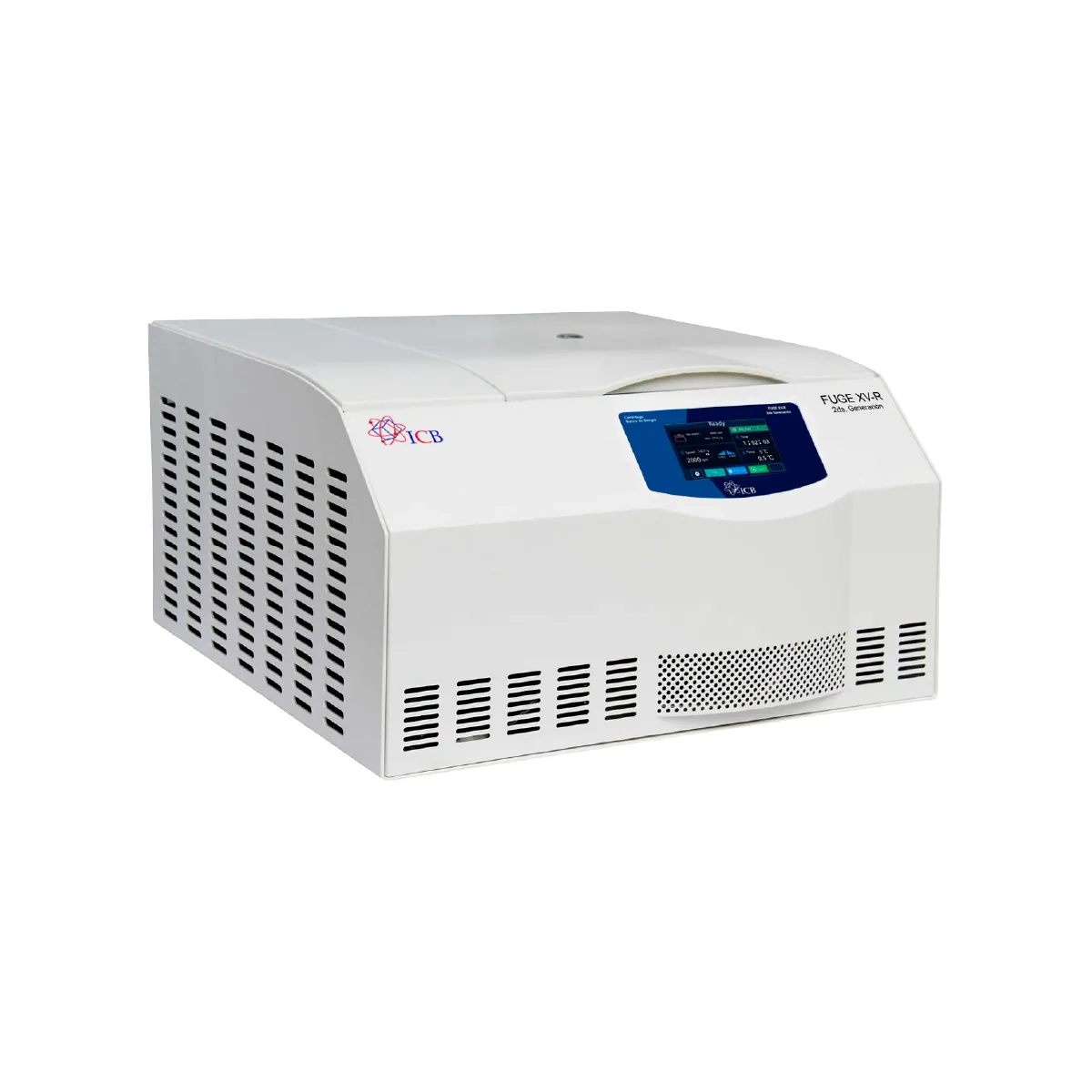

Centrífuga Refrigerada FUGE XV-R
La Centrífuga Refrigerada FUGE XV-R (2da Generación, CDY102642) es una centrífuga de laboratorio de baja velocidad diseñada para procesar muestras sensibles a la temperatura con control preciso de parámetros. Alcanza hasta 5000 rpm, con una FCR (xg) máxima de 4730 y un rango de temperatura de -20 °C a 40 °C, lo que la hace adecuada para separación y análisis en entornos clínicos, biomédicos, farmacéuticos y de investigación.
Integra una pantalla LCD táctil para configurar velocidad, tiempo, temperatura y FCR (xg), además de permitir la gestión de programas de trabajo. Su temporizador cubre de 0 a 99 h:59 min:59 s, con exactitud de velocidad ±20 rpm y estabilidad de temperatura ±1 °C. Para operación diaria, está diseñada para mantener bajo nivel de ruido (≤ 62.5 dB(A)) y mínima vibración, con motor sin escobillas (libre de mantenimiento).
La capacidad máxima depende del rotor instalado, con configuraciones que llegan hasta 4 x 800 mL. Incluye rotor oscilante a elegir. Puedes ver más modelos de ICB en https://icb.mx/centrifugas-refrigeradas/
Panel de control y operación
El equipo utiliza un panel con pantalla LCD táctil que concentra la configuración y el monitoreo del ciclo: selección de rotor, ajuste de RPM o FCR (xg), tiempo y temperatura, además de ajustes de aceleración y frenado por niveles.
- Configuración de RPM y FCR (xg): el usuario puede seleccionar trabajar por RPM o por FCR. El equipo ajusta automáticamente el valor correspondiente de FCR en función de la velocidad configurada (según el manual).
- Temporizador: programable hasta 99:59:59 (h:min:s).
- Temperatura: ajustable en el rango de -20 °C a 40 °C, mostrando temperatura programada y temperatura real en cámara.
- Aceleración y frenado: configurables en10 niveles (0 a 9). El nivel 0 permite frenado libre; niveles mayores implican frenado/aceleración más rápidos.
- Preenfriamiento: función “Enfriar” para aclimatar cámara y rotor antes de cargar muestras; el equipo ajusta automáticamente la velocidad a 1000 rpm durante el preenfriamiento y el usuario define tiempo y temperatura.
- Programas: capacidad de almacenar hasta 100 programas (modo normal). El equipo puede conservar automáticamente programas/valores y permitir su uso directo al encender nuevamente.
- Modos de operación: Modo Normal (un paso, programable), Modo Curva (hasta 5 nodos para curvas de aceleración/frenado) y Modo Escalonado (hasta 10 pasos por protocolo; biblioteca de hasta 10 programas).
- Cambios en marcha: durante la operación, todos los parámetros excepto el número de rotor pueden modificarse; el equipo opera con el parámetro actualizado.
- Centrifugado por pulsos: botón “Pulsado” para centrifugaciones breves y manuales (sin ciclo temporizado completo).
En operación, el manual indica lineamientos de carga: muestras colocadas de forma simétrica, tubos con el mismo peso y una diferencia máxima de 2 g entre tubos opuestos; además, no llenar más del 75% de la capacidad del tubo.
Rotores y configuraciones de la Centrífuga FUGE XV-R
La aplicación y la capacidad real de esta centrífuga dependen del rotor instalado (tipo, número de posiciones y volumen por tubo). Por seguridad y desempeño, el manual indica que el usuario debe seleccionar el número de rotor correcto en el panel antes de iniciar, ya que elegir un rotor incorrecto puede causar problemas o accidentes.
| Número de rotor | Tipo | Capacidad (tubos x volumen) | Velocidad máxima (RPM) | FCR máxima (xg) |
|---|---|---|---|---|
|
05607
|
Oscilante
|
4 x 800 mL (circular)
|
4,000 |
3450
|
Nota: el manual lista más rotores oscilantes y angulares (incluyendo configuraciones múltiples para microtubos y volúmenes pequeños). La elección correcta depende del tipo de muestra, el volumen y la FCR (xg) requerida, siempre dentro de los límites del rotor seleccionado.
Seguridad y Protecciones
- Bloqueo de tapa: si la tapa no está bien cerrada, el equipo no inicia y muestra alarma. Durante el funcionamiento, la tapa no se puede abrir hasta que el rotor descienda a una velocidad segura.
- Protección por desequilibrio: ante desequilibrio significativo (por carga incorrecta o pesaje inexacto), el equipo corta la alimentación del motor y se detiene.
- Protección por sobrevelocidad: si detecta sobrevelocidad durante el funcionamiento, corta la alimentación del motor y se detiene.
- Protección por sobrecalentamiento: si se alcanza un parámetro de protección de temperatura establecido, el equipo corta la alimentación del motor y se detiene.
- Protección por fallos de sensores: si falla el sensor de temperatura o el sensor de velocidad, el equipo corta la alimentación del motor y se detiene.
- Apertura de emergencia: en caso de corte de energía u otra causa que impida abrir con el botón, el manual indica apertura manual con llave Allen (solo tras confirmar que el rotor dejó de girar).
Construcción y Cámara Interna
- Cámara interna: el manual indica cámara de acero inoxidable, enfocada en seguridad, limpieza y confiabilidad.
- Cuerpo: fabricado con protección de tres capas de acero (según el manual).
- Motor: sin escobillas de carbón, descrito como libre de mantenimiento y sin contaminación por polvo.
Para cuidado y limpieza, el manual recomienda limpiar y secar cámara y rotor después de cada uso; retirar el rotor cuando no esté en uso, limpiarlo con detergente neutro y almacenarlo en lugar seco y ventilado. Para desinfección, se recomienda etanol al 70% (según el manual).
Especificaciones Técnicas
| Parámetro | Valor / | Unidades |
|---|---|---|
|
Velocidad Máx
|
5,000 | rpm |
|
FCR Máxima
|
4,730 | xg |
| Temperatura | -20 a 40 | °C |
|
Volúmen Máx
|
4 x 800 | mL |
|
Exactitud de Velocidad
|
± 20
|
rpm |
|
Estabilidad de Temperatura
|
± 1
|
°C |
|
Temporizador
|
99:59:59
|
h:min:s
|
|
Operación
|
Tiempo
|
– |
|
Ruido
|
≤ 62.5 |
dB(A)
|
|
Dimensiones
|
660 x 720 x 400
|
mm |
|
Peso
|
118 | kg |
|
Potencia
|
1.5 | kW |
| Alimentación |
110/60
|
V / Hz |
Características
| Parámetro |
|---|
|
• Pantalla LCD táctil suave para la configuración de parámetros.
|
|
• Ajuste digital de la velocidad hasta un máximo de 5000 rpm.
|
|
• Capacidad máxima de 4×800 mL con excelente rendimiento de separación.
|
|
• Sistema de refrigeración que permite alcanzar temperaturas de -20 a 40 °C.
|
|
• Posee una función de enfriamiento rápido para el control de la temperatura.
|
|
• Cuenta con 10 Niveles de aceleración y frenado programables.
|
|
• Ventana superior para la medición de velocidad de rpm con tacómetro.
|
|
• Almacenamiento de 100 programas de centrifugación definidos por el usuario.
|
|
• Bloqueo eléctrico de la tapa para evitar que se abra durante el funcionamiento.
|
|
• Protección contra sobrevelocidad y desequilibrio y sobrecalentamiento.
|
|
• Motor sin escobillas de carbón, libre de mantenimiento.
|
|
• Apagado automático si la velocidad supera las 5,000 rpm.
|
|
• Funcionamiento con bajo nivel de ruido y mínima vibración.
|
Preguntas frecuentes de la FUGE XV-R
¿Esta centrífuga trabaja por RPM o por RCF (xg)?
Permite configurar por RPM o por FCR (xg). Al ajustar la velocidad, el valor correspondiente de FCR se ajusta automáticamente (según el manual).
¿Cuál es el rango de temperatura y cómo se controla?
El control de temperatura va de -20 °C a 40 °C. En pantalla se muestra temperatura programada y temperatura real dentro de la cámara.
¿Qué rotor necesito para mi aplicación?
Depende del volumen y el tipo de recipiente. El manual lista rotores oscilantes (por ejemplo 4 x 800 mL, 4 x 600 mL, 64 x 5 mL, 48 x 10 mL,etc.) y rotores angulares (por ejemplo 24 x 15 mL, 30 x 15 mL, 12 x 50 mL). La aplicación queda definida por la capacidad/compatibilidad del rotor y sus límites de RPM/FCR.
¿Cuántos programas puedo guardar?
En Modo Normal puede guardar hasta 100 programas. También existen modos Curva y Escalonado para protocolos con variaciones o múltiples pasos.
¿Qué es el preenfriamiento y para qué sirve?
La función “Enfriar” aclimata cámara y rotor antes de cargar muestras. Durante el preenfriamiento la centrífuga ajusta automáticamente la velocidad a 1000 rpm; el usuario define tiempo y temperatura.
¿Puedo cambiar parámetros durante la centrifugación?
Sí. El manual indica que todos los parámetros excepto el número de rotor pueden modificarse mientras está en funcionamiento.
¿Qué requisitos de balanceo debo cumplir para operar con seguridad?
El manual indica cargar muestras simétricamente, con tubos opuestos del mismo peso. Si es necesario, usar tubos con agua para equilibrar. La diferencia de peso entre tubos no debe superar 2 g y no se recomienda llenar más del 75% de la capacidad del tubo.
¿Qué protecciones de seguridad incluye?
Incluye bloqueo de tapa, protección por desequilibrio, protección por sobrevelocidad y protecciones ante fallos (sensor de temperatura, sensor de velocidad e inversor), con paro automático.
¿Cómo se limpia y qué mantenimiento preventivo recomienda el manual?
Después de cada operación se recomienda limpiar y secar la cámara. Cuando el rotor no esté en uso, retirarlo, limpiarlo y secarlo con detergente neutro y almacenarlo en lugar seco/ventilado. Para desinfección se recomiendaetanol al 70%. El manual sugiere abrir la tapa al final para evaporar humedad y aplicar grasa a superficies cónicas del eje/manguito para evitar corrosión (según rutina indicada).
¿Qué garantía indica el manual para centrífugas?
El manual incluye una política de garantía donde se especifica que las centrífugas cuentan con 3 años de garantía a partir de la fecha de facturación, aplicable a productos comercializados por Ingeniería Científica Bionanomolecular S.A. de C.V.
Detalles Técnicos
| Parámetro | Valor / | Unidades |
|---|---|---|
|
Velocidad Máx
|
5,000 | rpm |
|
FCR Máxima
|
4,730 | xg |
| Temperatura | -20 a 40 | °C |
|
Volúmen Máx
|
4 x 800 | mL |
|
Exactitud de Velocidad
|
± 20
|
rpm |
|
Estabilidad de Temperatura
|
± 1
|
°C |
|
Temporizador
|
99:59:59
|
h:min:s
|
|
Operación
|
Tiempo
|
- |
|
Ruido
|
≤ 62.5 |
dB(A)
|
|
Dimensiones
|
660 x 720 x 400
|
mm |
|
Peso
|
118 | kg |
|
Potencia
|
1.5 | kW |
| Alimentación |
110/60
|
V / Hz |
Características
| Parámetro |
|---|
|
• Pantalla LCD táctil suave para la configuración de parámetros.
|
|
• Ajuste digital de la velocidad hasta un máximo de 5000 rpm.
|
|
• Capacidad máxima de 4x800 mL con excelente rendimiento de separación.
|
|
• Sistema de refrigeración que permite alcanzar temperaturas de -20 a 40 °C.
|
|
• Posee una función de enfriamiento rápido para el control de la temperatura.
|
|
• Cuenta con 10 Niveles de aceleración y frenado programables.
|
|
• Ventana superior para la medición de velocidad de rpm con tacómetro.
|
|
• Almacenamiento de 100 programas de centrifugación definidos por el usuario.
|
|
• Bloqueo eléctrico de la tapa para evitar que se abra durante el funcionamiento.
|
|
• Protección contra sobrevelocidad y desequilibrio y sobrecalentamiento.
|
|
• Motor sin escobillas de carbón, libre de mantenimiento.
|
|
• Apagado automático si la velocidad supera 5,000 rpm.
|
|
• Funcionamiento con bajo nivel de ruido y mínima vibración.
|
