Centrífuga de Alta Velocidad FUGE XVI
La Centrífuga ICB FUGE XVI (CDY101991) está orientada a trabajo de laboratorio con demanda continua y a aplicaciones clínicas y de investigación, con capacidad para operar a altas revoluciones incluso con muestras de mayor volumen, dependiendo del rotor instalado. Es adecuada para procesos de separación por densidad en matrices biológicas (por ejemplo: sangre, plasma y orina), ideal para hospitales, centros clínicos y laboratorios de investigación.
Permite configurar la velocidad en RPM o en FCR (xg), lo que facilita seleccionar el parámetro correcto según tu protocolo. Integra motor sin escobillas (libre de mantenimiento), pantalla LED de 7 segmentos para controlar velocidad y tiempo, y 10 niveles programables de aceleración y frenado (0 a 9) para ajustar el arranque y la desaceleración según el tipo de muestra. Para operación y seguridad, incorpora cerradura electrónica con apertura automática de tapa, protección contra desbalanceo y alarma sonora al finalizar el ciclo.
La cámara interna es de acero inoxidable (SUS304 en ficha técnica) y el equipo se especifica con 500 W de potencia, 110 V / 60 Hz, ruido menor o igual a 55 dB y temporizador de 1 s a 99 min. Para explorar otras opciones por tipo de centrífuga, consulta: https://icb.mx/centrifugas-alta-velocidad/
Panel de control y operación
El panel incorpora una pantalla LED de 7 segmentos con dos secciones: a la izquierda muestra velocidad y número de rotor; a la derecha muestra tiempo y el ajuste de aceleración/frenado. Incluye botones para INICIO, ALTO y ABRIR (tapa), además de teclas de flechas para ajustar valores.
- RPM / FCR (xg): se selecciona con el botón RPM/FCR y se ajusta con las flechas bajo la pantalla de velocidad.
- Tiempo: se ajusta con las flechas bajo la pantalla de tiempo. Si el valor baja de 1 minuto, el temporizador cambia a segundos (se indica con punto decimal).
- Aceleración y frenado (0–9): se ajusta dejando presionado ALTO hasta que aparezca “b” parpadeando; con las flechas del tiempo se selecciona el nivel (0 = delicado, 9 = rápido). El ajuste modifica aceleración y frenado al mismo tiempo.
- Selección de rotor (Ao-xx): se accede presionando RPM/FCR 2 veces hasta ver “Ao-”; se define con las flechas de velocidad. Esto es clave para que el equipo opere con los límites correctos del rotor instalado.
En operación, el flujo indicado es: encender, abrir tapa, colocar muestras balanceadas y simétricas, cerrar tapa, ajustar parámetros si aplica, iniciar y, al finalizar, abrir tapa y retirar. Para evitar derrames se recomienda no llenar más del 75% del tubo y asegurar que las muestras tengan el mismo peso (pueden usarse tubos con agua como contrapeso).
Rotores y configuraciones de la Centrífuga FUGE XVI
La FUGE XVI trabaja con rotores angulares identificados por número Ao-xx. La elección del rotor define capacidad, velocidad máxima y FCR (xg) máxima; por eso es el primer filtro para seleccionar la centrífuga para tu aplicación y el tipo de tubo que usas.
| Número de rotor | Tipo | Capacidad (tubos x volumen) | Velocidad máxima (RPM) | FCR máxima (xg) |
|---|---|---|---|---|
| Ao-03 | Angular | 24 x 1.5 / 2.0 ml | 15,000 | 20,600 |
| Ao-07 | Angular | 12 x 15 ml | 10,000 | 11,840 |
| Ao-08 | Angular | 12 x 10 ml | 12,000 | 14,510 |
| Ao-11 | Angular | 6 x 50 ml | 11,000 | 13,480 |
Nota: el equipo incluye 1 rotor a elegir (según documento), por lo que la capacidad final depende de la configuración solicitada. Si cotizas el equipo, confirma el rotor requerido (Ao-03, Ao-07, Ao-08 o Ao-11) para que tu protocolo quede alineado a los límites de RPM/FCR de ese rotor. Para ver familias relacionadas, también puedes revisar: https://icb.mx/rotores-centrifuga-fuge-xvi/
Seguridad y Protecciones
- Sistema de seguridad de apertura/cierre de tapa con cerradura electrónica y apertura automática.
- Protección contra desbalanceo.
- Alarma sonora al finalizar el ciclo.
Advertencias operativas destacadas: no usar el equipo con la tapa abierta, no abrir la tapa durante el funcionamiento y no acercar la mano mientras el rotor siga girando (aunque sea lentamente). Se indica además desconectar el equipo si actúa de forma inusual y no exceder la velocidad máxima del rotor instalado.
El manual incluye códigos de error para diagnóstico básico: E1 (tapa abierta o no cerrada apropiadamente), E2 (rotor dañado), E3 (sobrevoltaje), E4 (sobrecarga), E7 (sensor de velocidad no detectado) y E8 (altas velocidades; sugiere reconfigurar el equipo acorde al rotor montado).
Construcción y Cámara Interna
- Cámara interior fabricada en acero inoxidable (SUS304 en ficha técnica).

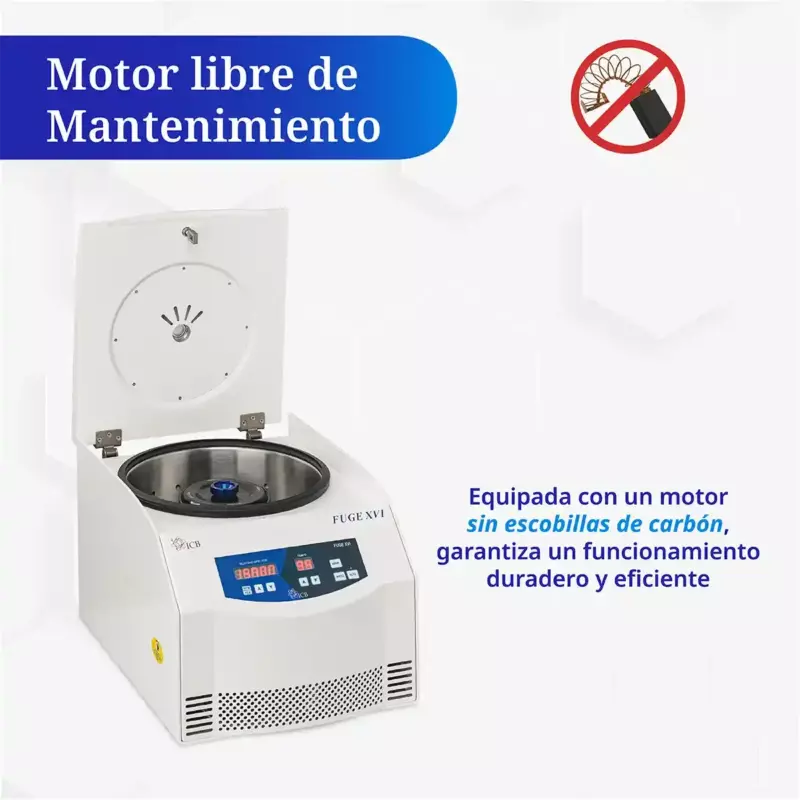

- Motor libre de mantenimiento sin escobillas de carbón.
- Cuerpo de acero (ficha técnica).
- Rotor de aluminio sólido con sellado hermético (ficha técnica).
Para cuidado sugerido, se recomienda: desmontar el rotor al terminar de usar, guardarlo en lugar seco y limpio, limpiar la cámara al finalizar, y verificar que no haya corrosión o grietas/quebraduras en piezas.
Especificaciones Técnicas
| Parámetro | Valor / Unidades |
|---|---|
| Velocidad | 300 – 15000 rpm |
| FCR Máxima | 20600 xg |
| Temporizador | 1s – 99 min |
| Operación | Tiempo |
| Ruido | < 55 dB |
| Dimensiones | 621 x 450 x 360 mm |
| Peso | 52kg |
| Potencia | 500 W |
| Alimentación | 110V 60Hz |
Características
- Motor libre de mantenimiento sin escobillas de carbón.
- Panel digital para programar la velocidad y el tiempo.
- Ventana superior para la medición de RPM con tacómetro.
- 10 Niveles de aceleración y desaceleración programables.
- Sistema de seguridad de apertura y cierre de la tapa.
- Protección contra desbalanceo.
- Cerradura electronica con apertura automatica.
- Velocidad configurable en RPM y/o FCR.
- Camara interior fabricada en acero inoxidable SUS304.
- Alarma sonora al finalizar el ciclo.
- Cuerpo de acero de alta calidad. Rotor de aluminio solido con sellado hermético.
Aplicaciones de la Centrífuga FUGE XVI Marca ICB
| Rotor | Aplicación |
|---|---|
| Ao-03 (24 x 1.5 / 2.0 ml) | Separación de componentes en muestras biológicas en microtubos (1.5/2.0 ml) |
| Ao-03 (24 x 1.5 / 2.0 ml) | Procesos de centrifugación en microvolúmenes con control de aceleración/frenado |
| Ao-08 (12 x 10 ml) | Separación de componentes en muestras biológicas en tubos de 10 ml |
| Ao-08 (12 x 10 ml) | Centrifugación para rutinas de laboratorio con tubos de 10 ml |
| Ao-07 (12 x 15 ml) | Separación de componentes en muestras biológicas en tubos de 15 ml |
| Ao-07 (12 x 15 ml) | Procesos de centrifugación en laboratorios clínicos con tubos de 15 ml |
| Ao-11 (6 x 50 ml) | Separación de componentes en muestras biológicas en tubos de 50 ml |
| Ao-11 (6 x 50 ml) | Centrifugación de mayor volumen con tubos de 50 ml |
Preguntas frecuentes de la FUGE XVI
¿Qué diferencia hay entre RPM y FCR (xg) en la FUGE XVI?
La FUGE XVI permite configurar la velocidad por RPM o por FCR (xg). RPM es la velocidad de giro; FCR expresa la fuerza aplicada a la muestra en “xg”. Selecciona el modo que indique tu protocolo.
¿Cuál es la velocidad máxima del equipo?
La velocidad máxima indicada es 15,000 RPM. El rango mínimo aparece como 100 RPM en el manual y 300 RPM en la ficha técnica (consulta el documento aplicable a tu versión).
¿Qué rotores son compatibles y qué capacidad ofrece cada uno?
Son rotores angulares: Ao-03 (24 x 1.5/2.0 ml), Ao-07 (12 x 15 ml), Ao-08 (12 x 10 ml) y Ao-11 (6 x 50 ml). Cada rotor tiene su propia velocidad y FCR máximas.
¿El equipo incluye rotor o se compra por separado?
Se indica que incluye 1 rotor a elegir (según documento). Al cotizar, confirma el rotor requerido para tu tipo de tubo y protocolo.
¿Cómo ajusto el tiempo y puede trabajar en segundos?
El temporizador se ajusta con las flechas bajo la pantalla de tiempo. Si se baja de 1 minuto, el equipo cambia a segundos (mostrando punto decimal). El rango indicado es 1 s a 99 min.
¿Se puede ajustar la aceleración y el frenado?
Sí. Hay 10 niveles (0 a 9). Se ajustan dejando presionado ALTO hasta ver “b” parpadeando y usando las flechas del tiempo (0 = delicado; 9 = rápido).
¿Qué medidas de seguridad incluye para la tapa y el balanceo?
Incluye cerradura electrónica con apertura automática y un sistema de seguridad de apertura/cierre de tapa, además de protección contra desbalanceo. No se debe abrir la tapa durante la operación.
¿Qué recomendaciones básicas de balanceo da el manual?
Se indica colocar las muestras con el mismo peso y de forma simétrica; se sugiere usar tubos con agua como contrapeso y no llenar más del 75% del tubo.
¿Cómo puedo validar la velocidad (RPM) del rotor?
El manual describe un procedimiento con tacómetro óptico y una ventana superior para observar una cinta marcada en el rotor y comparar la lectura contra el valor configurado.
¿Qué garantía tiene y dónde consulto la política?
La ficha técnica indica garantía de 3 años. El manual refiere la política de garantía en el sitio de ICB.
Detalles Técnicos
| Parámetro | Valor / Unidades |
|---|---|
| Velocidad | 300 - 15000 rpm |
| FCR Máxima | 20600 xg |
| Temporizador | 1s - 99 min |
| Operación | Tiempo |
| Ruido | < 55 dB |
| Dimensiones | 621 x 450 x 360 mm |
| Peso | 52kg |
| Potencia | 500 W |
| Alimentación | 110V 60Hz |
Características
- Motor libre de mantenimiento sin escobillas de carbón.
- Panel digital para programar la velocidad y el tiempo.
- Ventana superior para la medición de RPM con tacómetro.
- 10 Niveles de aceleración y desaceleración programables.
- Sistema de seguridad de apertura y cierre de la tapa.
- Protección contra desbalanceo.
- Cerradura electronica con apertura automatica.
- Velocidad configurable en RPM y/o FCR.
- Camara interior fabricada en acero inoxidable SUS304.
- Alarma sonora al finalizar el ciclo.
- Cuerpo de acero de alta calidad. Rotor de aluminio solido con sellado hermético.
Accesorios Incluidos
- 1 Rotor a elegir.
- Cable de alimentación (110V 60Hz).
- Manual de Operación en Español.
